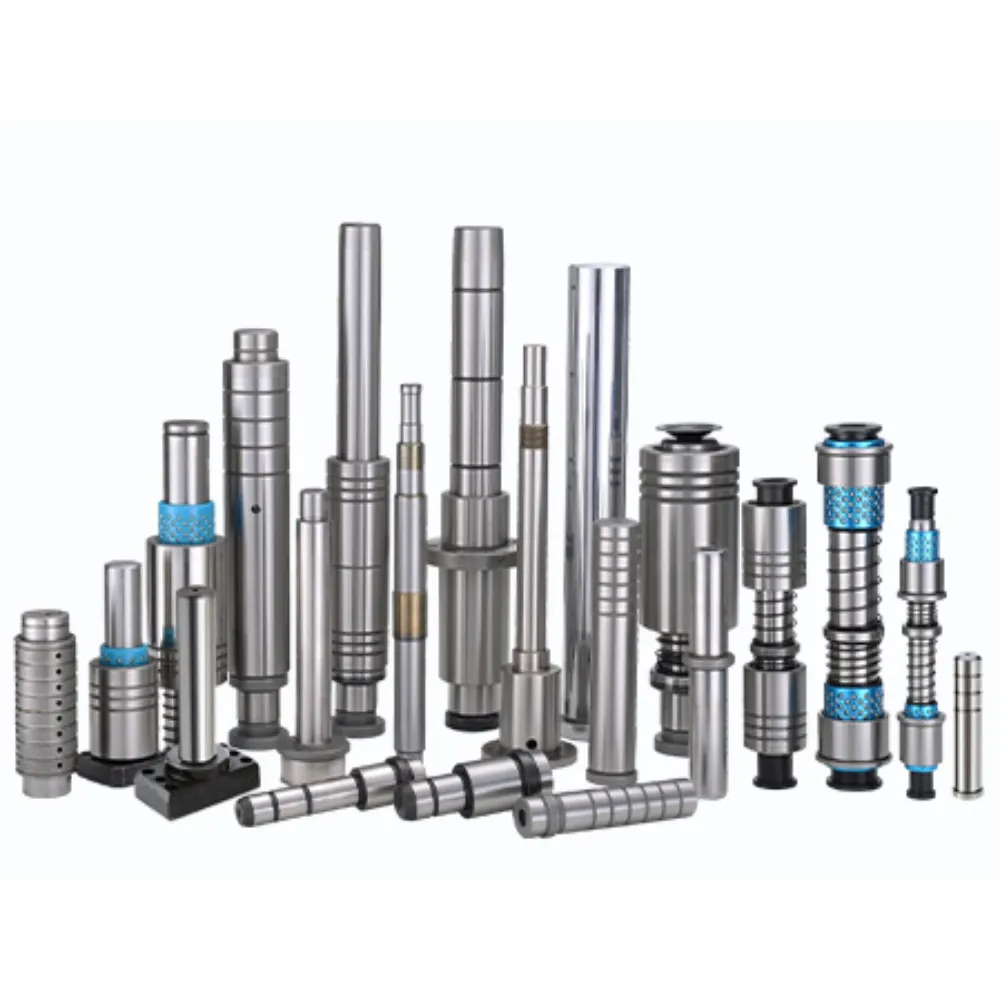

Pilier guide de 30 mm
Le pilier guide de 30 mm est un composant central de positionnement utilisé dans les moules de précision et les systèmes d’outillages industriels. Il assure un alignement précis entre les pièces mobiles du moule tout en maintenant une performance de guidage constante lors des cycles de production répétés. Construit en acier allié trempé avec un usinage fin, il offre une solide solidité structurelle et un fonctionnement stable dans des environnements exigeants. Le composant convient à divers assemblages moules et assure des performances fiables aussi bien en emboutissage à grande vitesse qu’en moulage par injection.
Description du produit
Introduction
Le pilier guide de 30 mm est un moule conçu avec précision, conçu pour garantir un alignement précis et un guidage stable dans les systèmes d’outillages industriels. Il est largement utilisé dans les moules d’injection, les matrices d’emboutissage et les applications de moulage sous pression où un positionnement cohérent entre les assemblages de moule supérieur et inférieur est crucial. Fabriqué à partir d’acier trempé de haute qualité et traité avec un meulage fin, il offre une excellente précision dimensionnelle et une durabilité durable à long terme dans des conditions de travail continues.
Grâce à une résistance à l’usure exceptionnelle et une grande dureté, le pilier guide de 30 mm aide à réduire la friction et à améliorer l’efficacité globale du fonctionnement du moule. Sa finition de surface lisse assure un mouvement stable lorsqu’elle est associée à des bagues guides, minimisant l’usure mécanique et prolongeant la durée de vie de l’ensemble du système de moule. Le produit convient aux environnements de production à haute vitesse et à haute charge, maintenant la précision même après plusieurs cycles.
Ce pilier guide peut être personnalisé en longueur, tolérance et qualité de matériau pour répondre à différentes exigences industrielles. Il est compatible avec les normes internationales de moulage telles que l’ISO, le DIN et le JIS, ce qui le rend adapté aux applications mondiales. Qu’il soit utilisé dans la fabrication automobile, l’outillage de précision ou les lignes de production automatisées, le pilier guide de 30 mm offre des performances fiables et une précision constante pour les systèmes de moule modernes.
Caractéristiques techniques
| Paramètre | Valeur |
|---|---|
| Diamètre | 30 mm |
| Plage de longueur | 100–1000 mm |
| Qualité des matériaux | SUJ2 / 100Cr6 / GCr15 |
| Dureté | 58–62 HRC |
| Ruguosité de surface | Ra 0,2–0,8 μm |
| Tolérance de droiture | ≤ 0,005 mm |
| Tolérance de rondeur | ≤ 0,003 mm |
| Traitement thermique | Durcissement traversant / cémenté |
| Type d’application | Alignement du moule / guidage de la matrice |
| Environnement de travail | Emboutissage / moulage par injection à grande vitesse |
Trois aspects clés de la personnalisation, adaptés à vos besoins
Adapter différentes méthodes de personnalisation pour répondre à divers critères.
Fabrication de précision, qualité excellente
Stabilité Dimensionnelle Élevée
Le pilier guide de 30 mm maintient une excellente cohérence dimensionnelle sous une charge lourde, assurant un alignement précis du moule et réduisant les déviations lors des cycles industriels continus de longue durée.
Résistance accrue à l’usure
Grâce à un traitement thermique avancé et à une finition de surface, le pilier guide résiste efficacement à l’abrasion, minimisant les dommages à la surface et prolongeant la durée de vie dans les environnements de moulage à forte friction.
Fonctionnement du guidage fluide
Le meulage de précision assure un contact de surface ultra-lisse, permettant un mouvement stable avec les bagues guides et réduisant la résistance, les vibrations et l’usure mécanique lors du fonctionnement du moule.
Soutien fiable à haute charge
Conçu pour des conditions de production exigeantes, le pilier guide offre une solide intégrité structurelle, maintenant un positionnement précis même sous haute pression et des cycles répétés d’emboutissage ou d’injection.
Service raffiné, délais de livraison raccourcis
De la revue de conception à la livraison, nous assurons un suivi personnalisé et dédié tout au long du processus.
Consultation → Fournir des plans → un examen de conception et des devis, → traitement des commandes, → inspection qualité → livraison à temps → suivi après-vente
Nos avantages
Forte de plus de 25 ans d’expérience en ingénierie, notre équipe propose des services complets — de la conception personnalisée de moules et de l’usinage de précision à la production à grande échelle — soutenus par un système d’assurance qualité robuste et un service client proactif. Certifiés selon ISO9001, ISO14001 et IATF 16949, nous visons continuellement l’excellence en matière de qualité, d’innovation et de satisfaction client.
Plus de 100 000 unités en stock, avec une livraison en 2 heures pour les produits standards.
Mise en œuvre d’un système d’inspection en trois étapes — vérification initiale des matériaux, inspection en cours de traitement et inspection finale.
Un grand inventaire et un délai de livraison rapide, garantissant une livraison à temps avec une inspection 100 % du produit.
Champ d’application
Le choix privilégié dans divers secteurs.
FAQ
Q1 : À quoi sert un pilier guide de 30 mm ?
Il est utilisé pour un alignement précis dans les moules d’injection, les matrices d’emboutissage et les systèmes d’outillages afin d’assurer un mouvement stable et précis du moule.
Q2 : Quels matériaux sont utilisés pour les piliers guides ?
Les matériaux courants incluent l’acier trempé tel que GCr15, SUJ2 ou 100Cr6, offrant une grande résistance et une résistance à l’usure.
Q3 : Peut-on personnaliser la longueur ?
Oui, le pilier guide de 30 mm peut être personnalisé en longueur, tolérance et spécifications selon les différentes exigences du moule.
Q4 : Est-elle compatible avec les normes internationales ?
Oui, il est compatible avec les normes ISO, DIN et JIS, et peut également correspondre aux systèmes HASCO et DME.
Q5 : Quelle est la durée de vie de service ?
Avec un traitement thermique et un entretien appropriés, il offre une longue durée de vie même en conditions de production à forte charge et à haute fréquence.
