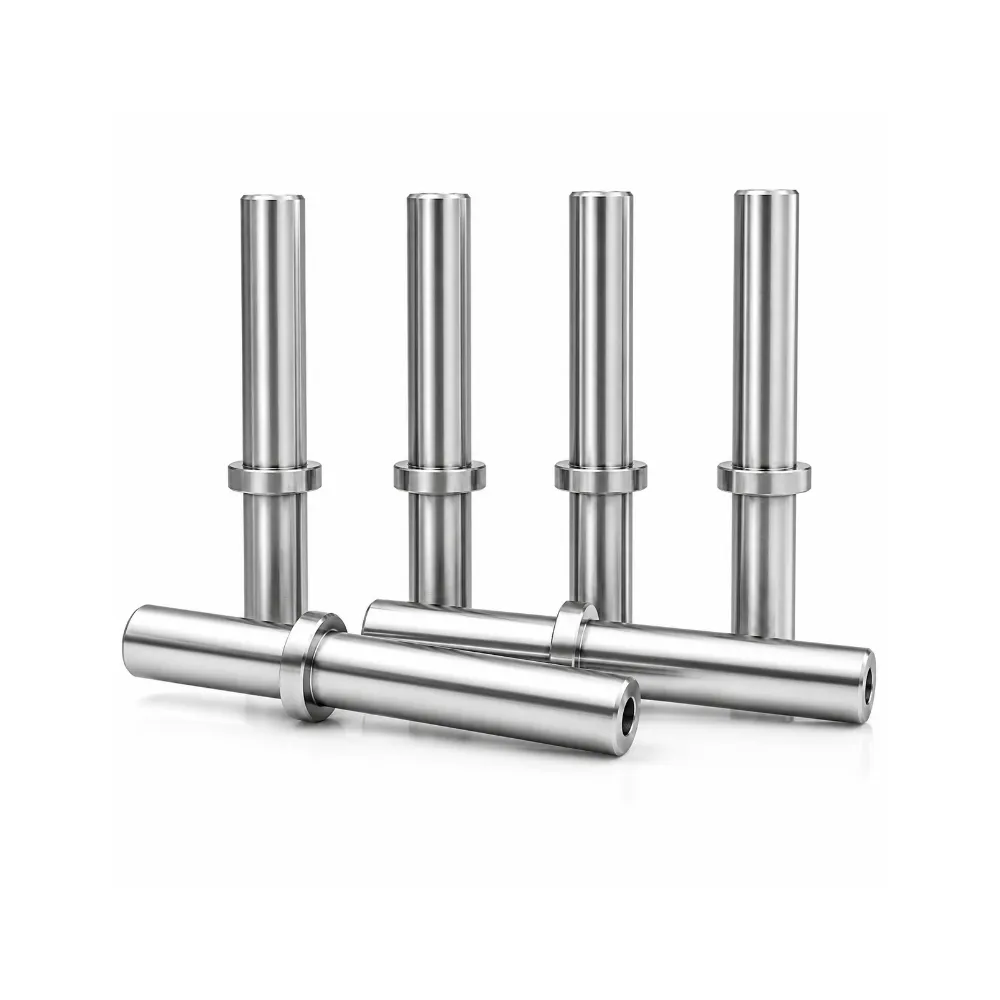

Poteau Guide Intérieur Cross
Le poteau guide intérieur croisé est conçu pour un positionnement interne précis dans les matrices d’embout, les matrices de poinçonnage et les assemblages d’outillages compacts. Sa structure intérieure transversale aide à guider les composants de la matrice en douceur tout en maintenant un mouvement stable lors des cycles de production répétés. Fabriqué à partir d’acier à roulement trempé et fini par meulage de précision, il offre une résistance fiable, une résistance à l’usure et une cohérence dimensionnelle.
- Économise de la place dans les matrices compactes : S’adapte facilement aux structures d’outillages internes serrées.
- Guide les plaques avec un meilleur contrôle : Améliore la précision des mouvements lors de l’utilisation du démêle.
- Manipule l’impact répété du tamponnement : Maintient la stabilité sous des charges de production continues.
- Prend en charge les conceptions de composants de moule personnalisés : S’adapte de manière flexible aux différents besoins d’outils.
Description du produit
Introduction
Le poteau guide intérieur croisé est un composant de guidage de précision utilisé dans les matrices d’emboutissage, les matrices progressives, les matrices de poinçonnage et les systèmes de guidage de moules. Il est conçu pour fournir un guidage interne précis pour les plaques de matrices et les composants moulés en mouvement, aidant à maintenir un alignement stable lors de cycles de production répétés. La structure interne en croix permet un positionnement fiable, réduit la déviation de mouvement et améliore la précision globale des outillages dans les applications de fabrication de précision.
Fabriqué à partir d’acier de roulement de haute qualité tel que SUJ2 ou GCr15, le poteau guide intérieur en croix est traité par usinage CNC, traitement thermique, meulage de précision et polissage. Ces procédés permettent d’obtenir une grande dureté, une finition de surface lisse, une excellente précision dimensionnelle et une forte résistance à l’usure. La page produit souligne que ce type de guide est disponible dans les spécifications standard, avec l’offre d’inventaire et la personnalisation non standard par dessin.
Les poteaux guides intérieurs croisés sont largement utilisés dans les matrices d’emboutir métalliques, les outils de perforation de précision, les moules de matériel automobile, les matrices de composants électroniques, les outils de formage industriels et les assemblages de moules personnalisés. Ils conviennent aux applications nécessitant un guidage interne compact, un mouvement stable des plaques et une fiabilité durable des outillages. Les tailles standard peuvent prendre en charge des structures de puces courantes, tandis que des dimensions OEM et personnalisées sont disponibles pour des besoins de production spécialisés.
Caractéristiques techniques
| Paramètre | Spécification |
|---|---|
| Nom du produit | Poteau Guide Intérieur Cross |
| Matériel | SUJ2 / GCr15 Acier à Paliers |
| Finition de surface | Surface de précision & Poli |
| Dureté | HRC 58-62 |
| Plage de diamètres | Ø6 mm – Ø50 mm |
| Plage de longueur | 30 mm – 400 mm |
| Type de guidage | Guidage interne de la matrice |
| Structure Type | Conception du guide intérieur en croix |
| Droiture | ≤0,005 mm/100 mm |
| Traitement de surface | Chrome dur optionnel |
| Type d’installation | Ajustement pressé / Montage personnalisé |
| Pente de précision | Haute précision |
| Conditions de fonctionnement | Opération de tamponnage continu |
| Durée de service | Utilisation industrielle à long terme |
| Personnalisation | Stock standard / Dessin OEM disponible |
Trois aspects clés de la personnalisation, adaptés à vos besoins
Adapter différentes méthodes de personnalisation pour répondre à divers critères.
Fabrication de précision, qualité excellente
Conception compacte interne de guidage
Conçu pour un espace limité sur la puce, il offre un guidage interne stable tout en aidant à maintenir une disposition efficace des structures du moule et un mouvement fiable des composants.
Amélioration de la précision des mouvements de plaque
Permet un mouvement contrôlé entre les plaques de matrice, aidant à réduire le décalage, améliorer la répétabilité et maintenir un positionnement cohérent lors des opérations de stampage.
Adapté aux matrices de poinçon de précision
Il fonctionne efficacement dans des assemblages de puces de précision où un guidage interne précis, une installation compacte et des performances durables et stables sont nécessaires.
Personnalisation flexible non standard
Disponible pour des dessins personnalisés et des spécifications spéciales, permettant aux fabricants d’adapter différentes structures, dimensions et exigences de production.
Service raffiné, délais de livraison raccourcis
De la revue de conception à la livraison, nous assurons un suivi personnalisé et dédié tout au long du processus.
Consultation → Fournir des plans → un examen de conception et des devis, → traitement des commandes, → inspection qualité → livraison à temps → suivi après-vente
Nos avantages
Forte de plus de 25 ans d’expérience en ingénierie, notre équipe propose des services complets — de la conception personnalisée de moules et de l’usinage de précision à la production à grande échelle — soutenus par un système d’assurance qualité robuste et un service client proactif. Certifiés selon ISO9001, ISO14001 et IATF 16949, nous visons continuellement l’excellence en matière de qualité, d’innovation et de satisfaction client.
Plus de 100 000 unités en stock, avec une livraison en 2 heures pour les produits standards.
Mise en œuvre d’un système d’inspection en trois étapes — vérification initiale des matériaux, inspection en cours de traitement et inspection finale.
Un grand inventaire et un délai de livraison rapide, garantissant une livraison à temps avec une inspection 100 % du produit.
Champ d’application
Le choix privilégié dans divers secteurs.
FAQ
Qu’est-ce qu’un guichet Cross Inner Guide ?
Un poteau guide intérieur croisé est un composant de guidage de précision utilisé à l’intérieur des matrices d’emboutiage, des matrices de poinçon et des assemblages de moules compacts pour guider les plaques mobiles et maintenir un positionnement précis.
Quelle est la fonction d’un Cross Inner Guide Post ?
Sa fonction principale est d’assurer un guidage interne stable, de réduire la déviation des mouvements de la plaque, d’améliorer la précision de l’alignement des matrices et de soutenir un fonctionnement fluide lors de cycles répétés d’emboutiage.
Quels matériaux sont couramment utilisés pour les poteaux guides intérieurs croisés ?
Les poteaux guides intérieurs croisés sont généralement fabriqués en acier SUJ2 ou GCr15, offrant une grande dureté, une forte résistance à l’usure et des performances fiables à long terme.
Les poteaux guides inter-internes peuvent-ils être personnalisés ?
Oui. Des diamètres, longueurs, tolérances, traitements de surface et structures spéciales sur mesure peuvent être produits selon les plans clients ou les exigences spécifiques des outils.
Où les poteaux guides inter-croisés sont-ils couramment utilisés ?
Ils sont largement utilisés dans les matrices d’emboutissage métallique, les matrices progressives, les matrices de poinçon de précision, les moules de matériel automobile, les outillages de composants électroniques et les assemblages de moules industriels personnalisés.
