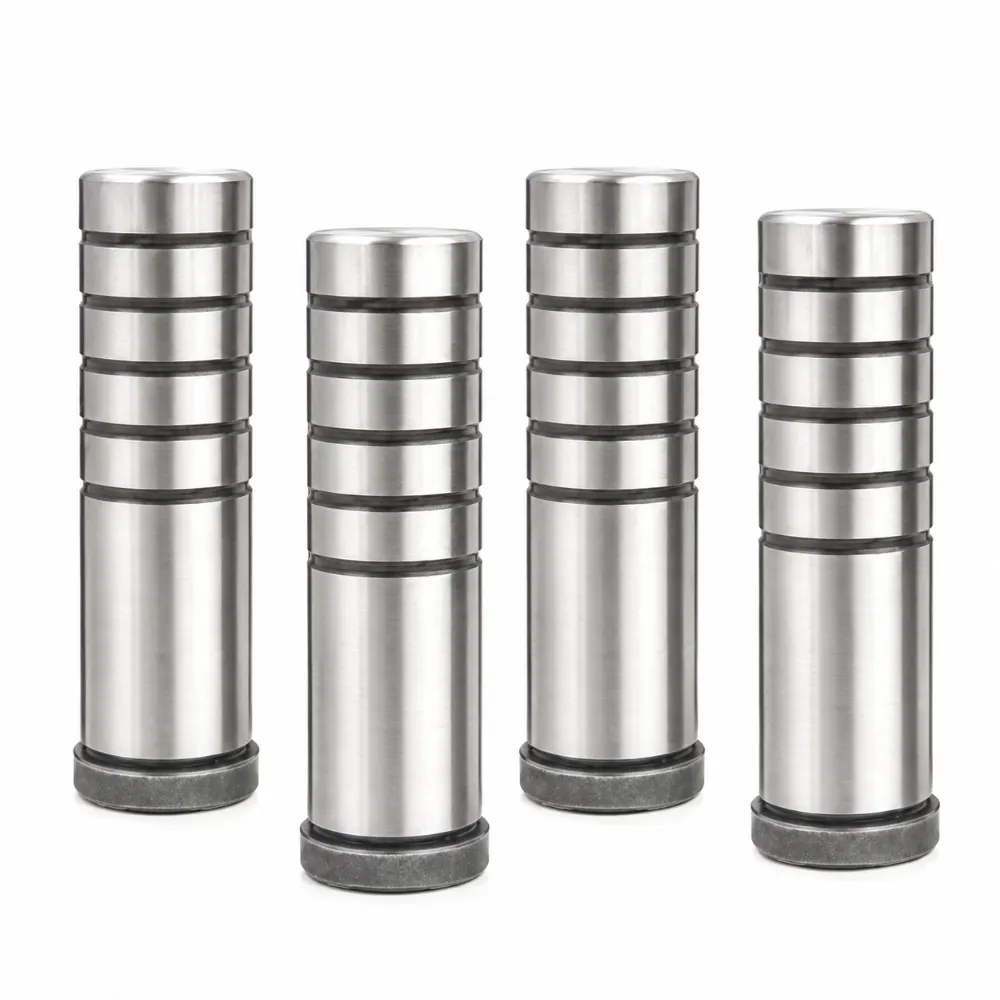

Poteau guide pour plaques éjectables
Le poteau guide de la plaque d’éjection est conçu pour permettre un mouvement précis au sein des mécanismes d’éjection du moule et des équipements de moulage de précision. Construit en acier à haute résistance et fini avec une technologie avancée de meulage, il offre une excellente stabilité structurelle et des performances de guidage fiables. Ce composant permet de maintenir un déplacement fluide de la plaque d’éjection tout en réduisant la résistance opérationnelle et les contraintes mécaniques. Adapté à un large éventail d’applications de moulage par injection, il contribue à une meilleure efficacité du moule, une meilleure cohérence de production et des performances durables dans des environnements industriels exigeants.
- Déplacement fluide de la plaque éjectrice : Assure un mouvement stable lors de l’utilisation du moule.
- Structure en acier à haute résistance : Assure une durabilité dans des conditions de travail exigeantes.
- Réduction des frottements pendant le fonctionnement : Cela aide à améliorer l’efficacité et la longévité des composants.
- Idéal pour les moules de précision : Prend en compte un positionnement précis dans des assemblages complexes.
Description du produit
Introduction
Le poteau guide de la plaque éjectrice est un composant de guidage de précision conçu pour les moules d’injection, les bases de moule et les systèmes de moulage en plastique. Installé dans l’ensemble éjecteur, il fournit un guidage linéaire précis pour la plaque d’éjection lors des cycles répétés d’ouverture et d’éjection du moule. Un alignement correct du système d’éjection est essentiel pour maintenir un mouvement fluide, éviter les interférences des composants et garantir une qualité du produit constante tout au long du processus de fabrication.
Fabriqué à partir d’acier de roulement de qualité supérieure tel que SUJ2 ou GCr15, le poteau guide de la plaque éjectrice est produit par usinage de précision, traitement thermique, meulage et polissage. Ces procédés de fabrication offrent une excellente dureté, une stabilité dimensionnelle et une résistance à l’usure. La surface de précision à la meule aide à réduire la friction pendant le fonctionnement tout en améliorant la précision du mouvement et prolongeant la durée de vie du système de moule. Sa construction robuste permet des performances fiables dans des conditions de production continue et des environnements industriels exigeants.
Largement utilisés dans les pièces plastiques automobiles, l’électronique grand public, les composants de dispositifs médicaux, les produits électroménagers, les moules d’emballage et la fabrication industrielle de plastique, les poteaux guides pour plaques éjectables sont disponibles en une variété de diamètres et de longueurs pour s’adapter à différents types de moules. Des matériaux, dimensions et traitements de surface sur mesure peuvent également être fournis selon les besoins spécifiques de l’application. Conçus pour assurer une fiabilité à long terme et une utilisation précise, ces repères contribuent à améliorer l’efficacité du moule, à réduire les coûts d’entretien et à soutenir une production stable en grande masse.
Caractéristiques techniques
| Paramètre | Spécification |
|---|---|
| Nom du produit | Poteau guide pour plaques éjectables |
| Matériel | SUJ2 / GCr15 Acier à Paliers |
| Finition de surface | Surface de précision & Poli |
| Dureté | HRC 58-62 |
| Plage de diamètres | Ø10 mm – Ø50 mm |
| Plage de longueur | 50 mm – 400 mm |
| Droiture | ≤0,003 mm/100 mm |
| Traitement de surface | Chromage dur optionnel |
| Type de guidage | Guidage de plaque éjectrice |
| Type d’installation | Ajustement pressé |
| Pente de précision | Haute précision |
| Conditions de fonctionnement | Fonctionnement continu du moule |
| Durée de service | Utilisation industrielle à long terme |
| Personnalisation | OEM & ODM disponibles |
Trois aspects clés de la personnalisation, adaptés à vos besoins
Adapter différentes méthodes de personnalisation pour répondre à divers critères.
Fabrication de précision, qualité excellente
Guidage optimisé du système d’éjection
Assure un support directionnel fiable pour les assemblages de plaques éjectables, aidant à maintenir un mouvement synchronisé et à améliorer les performances globales du moule pendant des cycles de production continus.
Fiabilité opérationnelle accrue du moule
Conçu pour offrir une précision de guidage constante dans des conditions de moulage répétitives, réduisant les interruptions inattendues et soutenant une efficacité de fabrication stable au fil du temps.
Ajustement précis pour les assemblages de moule
Fabriqué avec un contrôle dimensionnel strict pour assurer une intégration précise avec les systèmes d’éjection, favorisant un mouvement plus fluide et une meilleure compatibilité des composants.
Adapté aux structures complexes de moule
Conçu pour fonctionner efficacement dans des moules à cavités multiples et des configurations d’outillages sophistiquées où un guidage et un positionnement fiables sont essentiels.
Service raffiné, délais de livraison raccourcis
De la revue de conception à la livraison, nous assurons un suivi personnalisé et dédié tout au long du processus.
Consultation → Fournir des plans → un examen de conception et des devis, → traitement des commandes, → inspection qualité → livraison à temps → suivi après-vente
Nos avantages
Forte de plus de 25 ans d’expérience en ingénierie, notre équipe propose des services complets — de la conception personnalisée de moules et de l’usinage de précision à la production à grande échelle — soutenus par un système d’assurance qualité robuste et un service client proactif. Certifiés selon ISO9001, ISO14001 et IATF 16949, nous visons continuellement l’excellence en matière de qualité, d’innovation et de satisfaction client.
Plus de 100 000 unités en stock, avec une livraison en 2 heures pour les produits standards.
Mise en œuvre d’un système d’inspection en trois étapes — vérification initiale des matériaux, inspection en cours de traitement et inspection finale.
Un grand inventaire et un délai de livraison rapide, garantissant une livraison à temps avec une inspection 100 % du produit.
Champ d’application
Le choix privilégié dans divers secteurs.
FAQ
Qu’est-ce qu’un poteau guide pour plaques éjectables ?
Un poteau guide pour plaque éjectrice est un composant de précision utilisé dans les moules d’injection pour guider la plaque éjectrice lors des cycles d’éjection. Cela permet de maintenir un mouvement précis et un fonctionnement stable du moule.
Quels matériaux sont couramment utilisés pour les poteaux guides des plaques éjectables ?
La plupart des poteaux guides pour plaques éjectables sont fabriqués en acier de support de haute qualité tel que SUJ2 ou GCr15. Ces matériaux offrent une excellente dureté, une résistance à l’usure et une longue durée de service.
Où sont utilisés les poteaux guides pour plaques éjectables ?
Ils sont largement utilisés dans les moules d’injection pour pièces automobiles, électronique grand public, dispositifs médicaux, appareils ménagers, produits d’emballage et composants plastiques industriels.
Les poteaux guides de plaques éjectables peuvent-ils être personnalisés ?
Oui. Des diamètres, longueurs, matériaux, tolérances et traitements de surface personnalisés peuvent être réalisés selon les plans clients et les exigences spécifiques du moule.
Quels sont les avantages d’utiliser un poteau guide pour plaque éjectrice ?
Il aide à améliorer l’alignement des plaques d’éjection, assure un mouvement plus fluide, réduit l’usure des composants, améliore la fiabilité du moule et soutient une qualité de production constante sur de longues périodes de fonctionnement.
