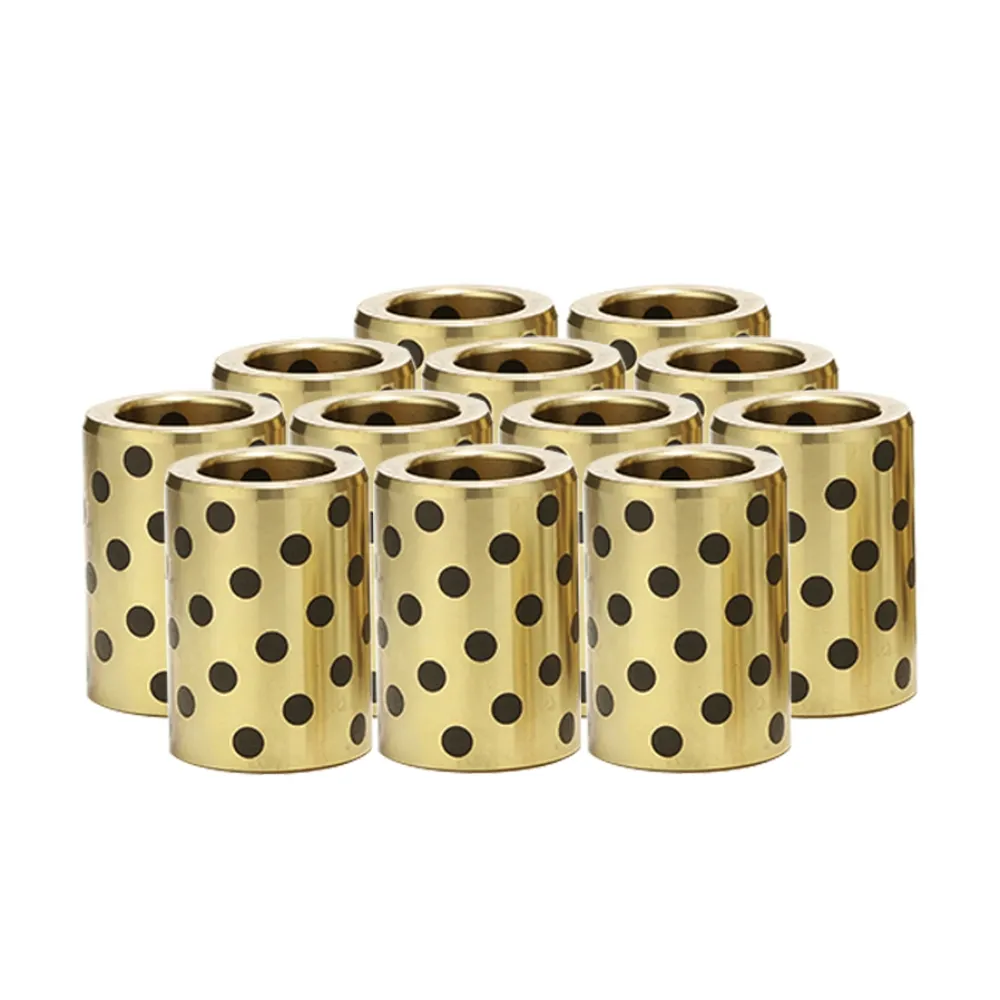

Douille guide de moule en graphite
Graphite Mold Guide Bushing is designed for mold systems requiring stable guiding performance without external lubrication. It ensures accurate movement between mold components while maintaining smooth operation during continuous working cycles. The embedded graphite structure provides consistent lubrication support, helping reduce friction and improving operational reliability in demanding industrial environments where maintenance efficiency is important.
Description du produit
Introduction
Graphite Mold Guide Bushing is a self-lubricating component used in mold systems to ensure precise alignment and smooth movement between guide pillars and mold plates. It helps maintain stable guiding performance during repeated operation cycles, reducing friction and improving positioning accuracy. This contributes to consistent molding quality and reliable performance in industrial production environments.
The product is manufactured using high-strength bronze combined with embedded graphite plugs, which provide continuous lubrication during operation without the need for external oil or grease. This structure enhances wear resistance, reduces maintenance requirements, and ensures stable performance under dry running and high-load conditions. Precision machining further improves dimensional accuracy and surface smoothness for long-term durability.
Graphite Mold Guide Bushing is widely used in injection mold bases, tamponnement, Cadres de moule en plastique, Les systèmes de moulage, Moules automobiles, et équipements de machines industrielles. It is suitable for applications where lubrication is difficult or maintenance access is limited. Compatible avec des normes internationales telles que MISUMI, HASCO, DME, DE, et ISO, Il peut également être personnalisé selon des plans ou des exigences spécifiques, making it an efficient and maintenance-free solution for improving mold performance and operational stability.
Caractéristiques techniques
| Objet | Description |
|---|---|
| Nom du produit | Douille guide de moule en graphite |
| Matériel | Bronze (CuSn8 / CuAl10Ni5Fe4) |
| Type de lubrification | Auto-lubrification des bouchons en graphite solide |
| Structure Type | Droit / À rebords / Épaule |
| Dureté | HB 70–120 (selon l’alliage) |
| Finition de surface | Usinée de précision avec des inserts en graphite |
| Conditions de fonctionnement | Essais à sec, Aucune lubrification externe requise |
| Capacité de charge | Charge élevée et fonctionnement continu adaptés |
| Taille personnalisée | Disponible selon les dessins |
Trois aspects clés de la personnalisation, Adapté à vos besoins
Adapter différentes méthodes de personnalisation pour répondre à divers besoins.
Fabrication de précision, Qualité excellente
Système d’auto-lubrification continue
Graphite inserts provide uninterrupted lubrication during operation, eliminating external oil supply and maintaining consistent performance in long production cycles.
Réduction de la dépendance à l’entretien
Oil-free design significantly decreases lubrication-related maintenance tasks, helping reduce downtime and improving overall equipment operational efficiency.
Capacité accrue de fonctionnement à sec
Special bronze-graphite structure supports stable operation without lubrication, ensuring reliable performance in environments where oil application is impractical.
Durée de vie prolongée
Optimized material combination reduces wear rate under continuous friction, helping components maintain durability and stable function over extended use.
Service raffiné, Délai de livraison réduit
De la revue de conception à la livraison, Nous proposons un suivi personnalisé dédié tout au long du processus.
Consultation → Fournir des plans → une revue de conception & Devis → traitement des commandes → inspection qualité → livraison à temps → suivi après-vente
Nos avantages
Soutenu par plus de 25 ans d’expérience en ingénierie, Notre équipe propose des services complets — de la conception personnalisée des moules et l’usinage de précision à la production à grande échelle — soutenus par un système d’assurance qualité robuste et un service client proactif. Certifié sous ISO9001, ISO14001, et IATF 16949, Nous visons continuellement l’excellence en matière de qualité, Innovation, et la satisfaction client.
Plus de 100,000 Unités en stock, avec un envoi en 2 heures pour les produits standards.
Mise en œuvre d’un système d’inspection en trois étapes — vérification initiale des matériaux, Inspection en cours de processus, et inspection finale.
Inventaire important et délais rapides, Garantir une livraison à temps avec une inspection 100 % des produits.
Champ d’application
Le choix privilégié dans divers secteurs.
FAQ
1. What is a Graphite Mold Guide Bushing used for?
It is used in mold systems to guide and align moving components while providing self-lubrication for smooth operation.
2. How does the graphite lubrication work?
Embedded graphite plugs release lubricant gradually during operation, formant une couche de surface à faible friction.
3. Est-ce qu’il faut de l’huile ou de la graisse externe?
Non, Il est conçu pour un fonctionnement sans huile, reducing maintenance and improving efficiency.
4. Où est-ce que c’est couramment utilisé?
Il est largement utilisé dans les moules d’injection, tamponnement, Les moules de coulée, et machines industrielles.
5. Peut-on personnaliser ??
Oui, we support OEM customization including size, Structure, and material based on drawings.
