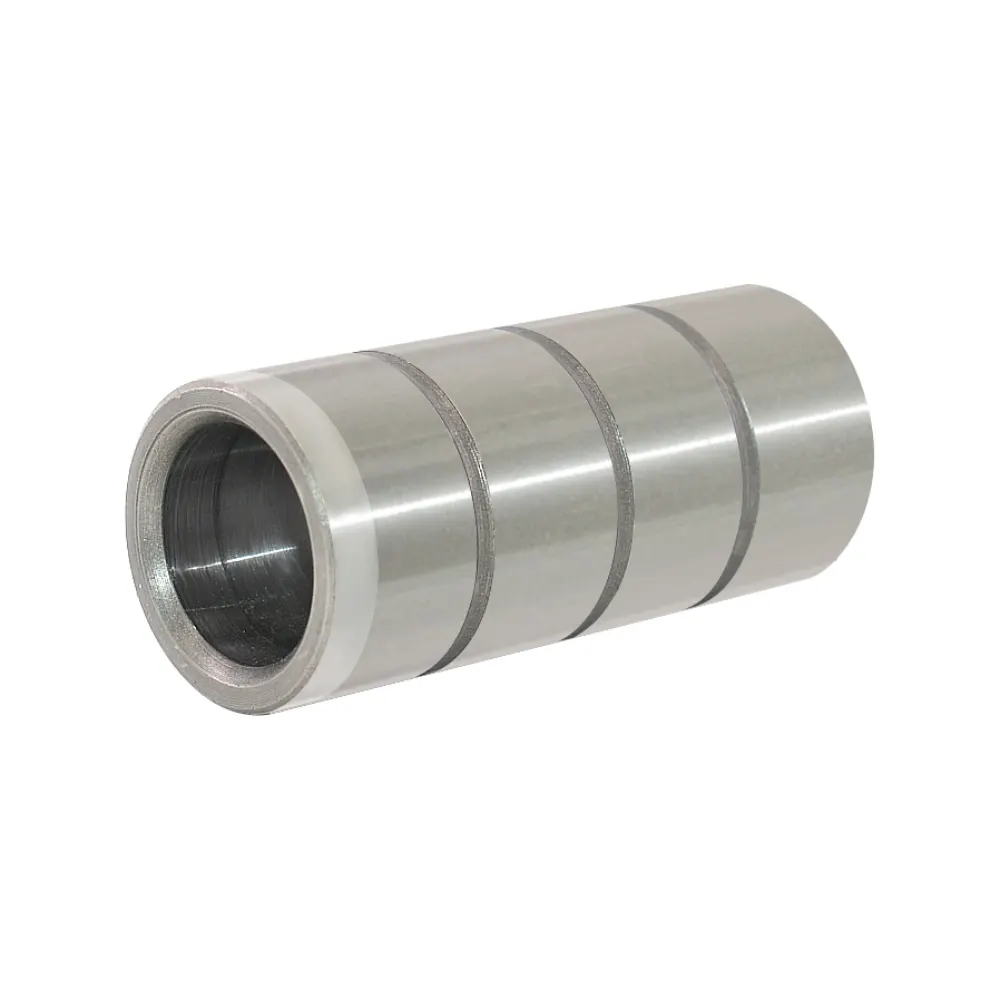

Silent guide extérieur
La bague guide extérieure est un composant d’alignement externe du moule conçu pour permettre un guidage précis entre les assemblages de puces. Il aide à stabiliser les trajectoires de mouvement et à maintenir un positionnement cohérent lors des processus de stampage. Grâce à sa structure robuste et à sa précision en usinage, il garantit des performances fiables dans les environnements de production industrielle, favorisant un fonctionnement fluide et une meilleure efficacité des outils sur le long terme.
- Stabilité de la charge : Maintient une gestion constante de la force
- Précision de l’assemblage : Assure un alignement précis de l’ajustement
- Résistance aux impacts : Poignées force répétée d’emboutiement
- Réduction de l’usure : Prolonge la durée de vie des composants
Description du produit
Introduction
La bague guide extérieure est un composant d’alignement externe de précision conçu pour les systèmes de moulage qui nécessitent des performances de guidage stables et précises. Installé sur la structure extérieure des matrices, il fonctionne conjointement avec des piliers guides et des bagues internes pour maintenir un positionnement constant lors des opérations de mise à pied et de formage. Cela assure un mouvement linéaire fluide, réduit la déviation mécanique et améliore la précision globale du moulage dans des environnements de production à haute vitesse.
Fabriqué à partir d’acier de roulement de haute qualité ou d’acier à outils trempé, le Outer Guide Bushing offre une excellente résistance à l’usure, une grande résistance et une longue durée de vie. L’usinage CNC avancé, le meulage de précision et les procédés de traitement thermique garantissent des tolérances dimensionnelles strictes jusqu’à ±0,002 mm. La surface intérieure finement polie minimise la friction entre les composants de guidage, permettant un mouvement stable et fluide même sous une utilisation continue et intense. Cela aide à réduire la fréquence de maintenance et améliore l’efficacité de la production.
La bague guide extérieure est largement utilisée dans l’emboutissage automobile, la fabrication d’électronique, la production d’appareils électroménagers, les systèmes de matrices progressives et les applications industrielles de formage des métaux. Il convient aussi bien aux structures de moules standard qu’à celles personnalisées, offrant des options flexibles en taille, matériau et conception de lubrification. Sa performance fiable en fait un élément essentiel pour maintenir un alignement précis, améliorer la durée de vie des outils et assurer un fonctionnement stable dans des environnements industriels exigeants.
Caractéristiques techniques
| Objet | Description |
|---|---|
| Nom du produit | Silent guide extérieur |
| Type d’installation | Monture externe / extérieure |
| Matériel | Acier de roulement / Acier d’outil trempé |
| Dureté | HRC 58–62 |
| Tolérance | ±0,002 mm |
| Diamètre intérieur | Standard ou personnalisé |
| Diamètre extérieur | Standard ou personnalisé |
| Longueur | Personnalisé |
| Finition de surface | Surface de précision / Poli |
| Type de lubrification | Rainure d’huile optionnelle |
| Procédé de fabrication | Traitement thermique de rectification par usinage CNC |
| Personnalisation | OEM / ODM disponible |
Trois aspects clés de la personnalisation, adaptés à vos besoins
Adapter différentes méthodes de personnalisation pour répondre à divers critères.
Fabrication de précision, qualité excellente
Conception d’installations flexibles
La bague guide extérieure permet un montage externe, permettant une intégration plus facile dans différentes structures de moules. Cela améliore la flexibilité d’assemblage et s’adapte bien à diverses configurations de puces et exigences d’installation.
Amélioration du soutien structurel
Il offre une résistance supplémentaire au guidage externe, aidant à stabiliser le mouvement du moule et à réduire les déviations lors des cycles répétés de mise en forme dans les environnements de production industrielle.
Répartition efficace de la charge
La conception aide à répartir les contraintes mécaniques de manière plus égale à travers le système de guidage, réduisant l’usure localisée et améliorant l’équilibre opérationnel global lors d’applications à haute pression.
Fonctionnement fiable à long terme
Fabriqué avec un usinage de précision et des matériaux durcis, il maintient une précision de guidage constante et des performances stables même dans des conditions industrielles prolongées.
Service raffiné, délais de livraison raccourcis
De la revue de conception à la livraison, nous assurons un suivi personnalisé et dédié tout au long du processus.
Consultation → Fournir des plans → un examen de conception et des devis, → traitement des commandes, → inspection qualité → livraison à temps → suivi après-vente
Nos avantages
Forte de plus de 25 ans d’expérience en ingénierie, notre équipe propose des services complets — de la conception personnalisée de moules et de l’usinage de précision à la production à grande échelle — soutenus par un système d’assurance qualité robuste et un service client proactif. Certifiés selon ISO9001, ISO14001 et IATF 16949, nous visons continuellement l’excellence en matière de qualité, d’innovation et de satisfaction client.
Plus de 100 000 unités en stock, avec une livraison en 2 heures pour les produits standards.
Mise en œuvre d’un système d’inspection en trois étapes — vérification initiale des matériaux, inspection en cours de traitement et inspection finale.
Un grand inventaire et un délai de livraison rapide, garantissant une livraison à temps avec une inspection 100 % du produit.
Champ d’application
Le choix privilégié dans divers secteurs.
FAQ
1. À quoi sert une bague guide extérieure ?
Il est utilisé dans les systèmes de moulage pour fournir un soutien d’alignement externe et assurer un guidage stable des composants de la matrice pendant le fonctionnement.
2. Comment fonctionne une bague guide extérieure ?
Il fonctionne avec des piliers guides et des bagues internes pour maintenir un alignement précis et un mouvement linéaire fluide lors des procédés de stampage et de moulage.
3. Quels matériaux sont utilisés pour la bague guide extérieure ?
Il est généralement fabriqué en acier trempé ou en acier de support afin d’assurer durabilité et résistance à l’usure.
4. Où la bague guide extérieure est-elle couramment utilisée ?
Il est largement utilisé dans les matrices d’emboutissage, les moules d’injection, la fabrication de pièces automobiles et les systèmes d’outillages industriels.
5. Peut-on personnaliser la bague guide extérieure ?
Oui, il peut être personnalisé en taille, tolérance, matériau et caractéristiques de lubrification selon les besoins spécifiques de l’application.
