Petit pilier guide

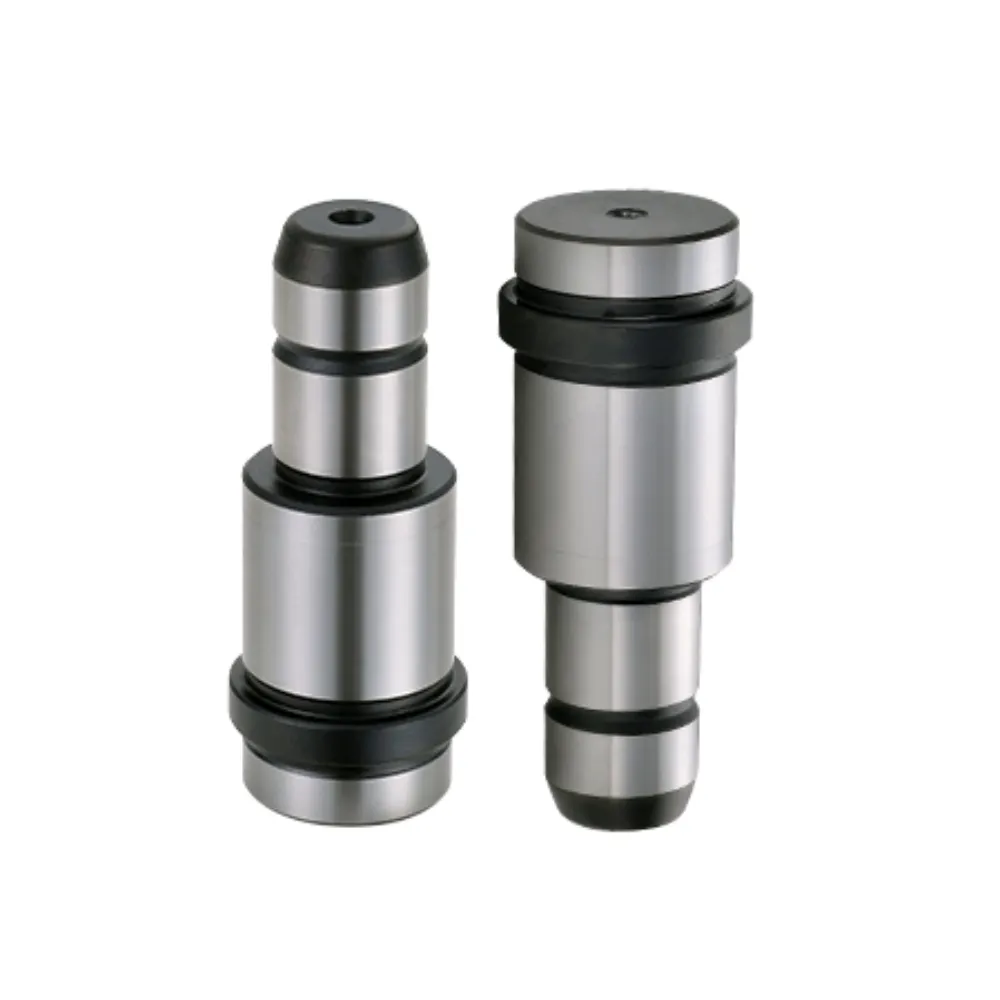

The small guide pillar is a compact mold alignment component designed for precision tooling systems with limited installation space. It is widely used in small injection molds and micro mold assemblies to maintain accurate positioning of moving parts. Its reduced size allows flexible integration into complex mold structures without sacrificing guiding stability. Fabriqué en acier trempé, it ensures reliable mechanical strength and consistent performance. The polished surface supports smooth movement and long-term operational reliability in precision manufacturing environments.
- Ultra Compact Structural Integration Capability: S’insère parfaitement dans les assemblages de micro-moules
- Fine Tolerance Positioning Accuracy Control: Garantit une performance d’alignement extrêmement précise
- Low Friction Micro Motion Operation: Assure un mouvement fluide dans les petits systèmes
- Consistent Long Term Reliability Performance: Maintient une fonction stable sous des cycles répétés
Description du produit
Introduction
The small guide pillar is a precision-engineered mold component designed for compact tooling systems where space is limited but alignment accuracy is critical. It is commonly used in miniature injection molds and precision die assemblies to ensure stable positioning between moving and fixed mold plates. Its compact design allows it to fit efficiently into small mold structures while maintaining reliable guiding performance throughout repeated production cycles.
Fabriqué en acier trempé haute résistance avec meulage de précision, the small guide pillar offers excellent wear resistance, Rigidité, et stabilité dimensionnelle. Its finely finished surface reduces friction between mating components, ensuring smooth and consistent movement even under continuous operation. This makes it suitable for high-precision applications that require long-term reliability and minimal maintenance.
The small guide pillar can be customized in diameter, Longueur, et tolérance pour répondre à des exigences spécifiques de conception de moule. Il est compatible avec des normes internationales telles que l’ISO, DE, et JIS, et peut également être produit selon les spécifications OEM. Largement utilisé dans les composants électroniques, Dispositifs médicaux, and small plastic part molds, it provides accurate alignment and dependable performance in modern precision manufacturing systems.
Caractéristiques techniques
| Objet | Description |
|---|---|
| Nom du produit | Petit pilier guide |
| Type | Mini / Compact Guide Post |
| Matériel | SUJ2 / GCr15 / 100Cr6 / SKD acier |
| Dureté | HRC 58–62 |
| Traitement de surface | Meulage de précision / traitement thermique |
| Droiture | ≤ 0.005 mm |
| Rondeur | ≤ 0.003 mm |
| Concentricité | ≤ 0.01 mm |
| Plage de longueur | 30 mm – 300 mm (personnalisable) |
| Tolérance | Norme ISO / DIN ou dessin OEM |
Trois aspects clés de la personnalisation, Adapté à vos besoins
Adapter différentes méthodes de personnalisation pour répondre à divers besoins.
Fabrication de précision, Qualité excellente
Conception à utilisation de l’espace compact
Optimized structure allows installation in limited mold space, supporting precise alignment functions while maintaining compact and efficient tooling system integration.
Micro-alignement de haute précision
Ensures extremely accurate positioning between mold components, improving consistency and reducing deviation in miniature and precision injection molding applications.
Amélioration de la durabilité de surface
Special hardened treatment improves surface hardness, reducing wear and maintaining stable guiding function under continuous micro-scale operational conditions.
Fonctionnement stable à faible charge
Designed for precision molds with lighter loads, providing smooth guiding action and maintaining reliable performance during high-frequency production cycles.
Service raffiné, Délai de livraison réduit
De la revue de conception à la livraison, Nous proposons un suivi personnalisé dédié tout au long du processus.
Consultation → Fournir des plans → une revue de conception & Devis → traitement des commandes → inspection qualité → livraison à temps → suivi après-vente
Nos avantages
Soutenu par plus de 25 ans d’expérience en ingénierie, Notre équipe propose des services complets — de la conception personnalisée des moules et l’usinage de précision à la production à grande échelle — soutenus par un système d’assurance qualité robuste et un service client proactif. Certifié sous ISO9001, ISO14001, et IATF 16949, Nous visons continuellement l’excellence en matière de qualité, Innovation, et la satisfaction client.
Plus de 100,000 Unités en stock, avec un envoi en 2 heures pour les produits standards.
Mise en œuvre d’un système d’inspection en trois étapes — vérification initiale des matériaux, Inspection en cours de processus, et inspection finale.
Inventaire important et délais rapides, Garantir une livraison à temps avec une inspection 100 % des produits.
Champ d’application
Le choix privilégié dans divers secteurs.
FAQ
Q1: What is a small guide pillar used for?
It is used in compact and precision molds to ensure accurate alignment between mold components in limited space.
Q2: Quels matériaux sont couramment utilisés?
Il est généralement fabriqué en acier trempé tel que le GCr15, SUJ2, or 100Cr6 for strength and wear resistance.
Q3: Can the size be customized?
Oui, diamètre, Longueur, et la tolérance peut être personnalisée selon différentes exigences de conception du moule.
Q4: Est-ce adapté aux applications à forte charge?
It is mainly designed for light to medium load precision molds rather than heavy-duty industrial systems.
Q5: Où est-ce que c’est couramment utilisé?
It is widely used in electronic parts, Dispositifs médicaux, and small plastic precision injection molds.
