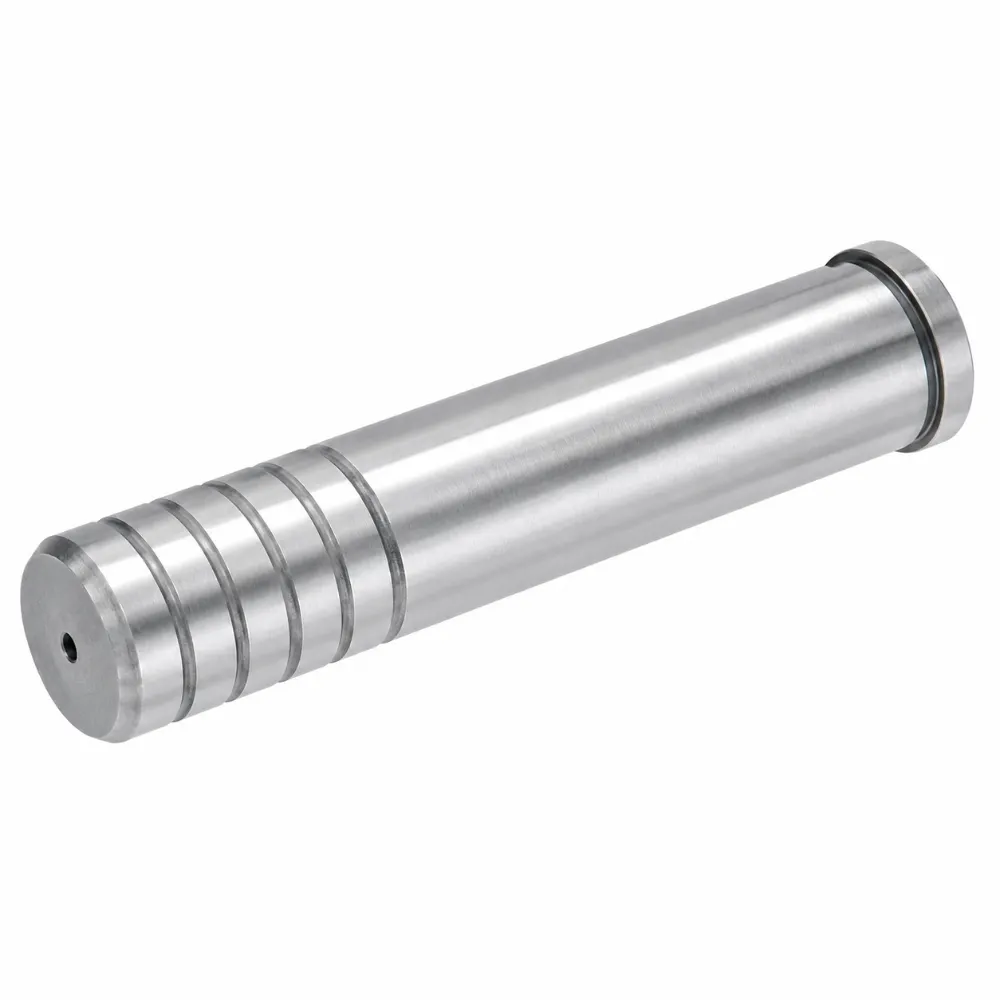

Épingle guide de strip-teaseur
La goupille guide déchirante est développée pour des applications de guidage de précision dans les outils d’emboutissage et les assemblages de matrices. Sa construction durable permet un positionnement précis des composants de la plaque décapante tout en assurant un mouvement fluide et contrôlé pendant la production. Fabriqué selon des normes de qualité strictes, la goupille guide offre des performances mécaniques fiables et une excellente résistance aux contraintes opérationnelles à long terme.
- Améliore la précision lors du mouvement de la plaque : Permet un mouvement contrôlé tout au long des cycles de mise à l’estampe.
- Maintient la précision sous impact répété : Offre des performances fiables en fonctionnement continu.
- Optimisé pour les applications de puces progressives : Adapté aux systèmes d’outillages de précision exigeants.
- Soutient une production efficace à grande grande échelle : Cela aide à améliorer la productivité et la cohérence des processus.
Description du produit
Introduction
La goupille guide du décapant est un composant essentiel utilisé dans les matrices d’emboutiage, les matrices progressives et les systèmes d’outillage de précision où un mouvement précis des plaques de décapage est requis. Il aide à guider et à soutenir la plaque décaperte tout au long du cycle d’emboutiage, assurant un fonctionnement fluide et maintenant un alignement correct entre les composants critiques de la puce. Des directives fiables contribuent à une meilleure cohérence des produits, à une réduction des erreurs opérationnelles et à une efficacité de production accrue dans des environnements de fabrication exigeants.
Fabriqué à partir d’acier de roulement haut de gamme et traité par des technologies d’usinage de précision, de traitement thermique et de meulage, le goupille guide déchirante offre une précision dimensionnelle exceptionnelle et une durabilité durable. La surface durcie aide à résister à l’usure causée par des mouvements répétés, tandis que la finition polie de précision favorise un fonctionnement fluide et minimise la friction. Ces caractéristiques permettent au composant de fonctionner de manière fiable pendant une production continue tout en aidant à protéger les pièces d’outillage environnantes contre une usure excessive.
Les goupilles guides décapants sont largement utilisées dans la fabrication de composants automobiles, l’emboutissage électronique, la production d’appareils électroménagers, le traitement du matériel et les opérations de formage industriel des métaux. Disponibles en différents diamètres, longueurs et niveaux de tolérance, ils peuvent être intégrés dans une large gamme de conceptions de matrices et de systèmes d’outillages. Des options de fabrication sur mesure sont également disponibles pour répondre aux exigences spécifiques du projet, fournissant des solutions de guidage fiables pour des applications de mise de précision dans de multiples industries.
Caractéristiques techniques
| Paramètre | Spécification |
|---|---|
| Nom du produit | Épingle guide de strip-teaseur |
| Matériel | SUJ2 / GCr15 |
| Dureté | HRC 58-62 |
| Finition de surface | Sol de précision |
| Plage de diamètres | Ø6-Ø25 mm |
| Plage de longueur | 20-250 mm |
| Droiture | ≤0,003 mm/100 mm |
| Traitement de surface | Chrome dur optionnel |
| Méthode d’installation | Ajustement pressé |
| Pente de précision | Haute précision |
| Service personnalisé | OEM & ODM |
Trois aspects clés de la personnalisation, adaptés à vos besoins
Adapter différentes méthodes de personnalisation pour répondre à divers critères.
Fabrication de précision, qualité excellente
Contrôle amélioré des plaques de décapage
Assure un support précis pour le mouvement des plaques de décapage, aidant à maintenir un mouvement constant tout au long des opérations de presse tout en contribuant à une meilleure stabilité du procédé et à la qualité du produit.
Intégration de conception compacte
Conçue pour une installation efficace dans des espaces d’outillage limités, permettant une intégration fluide dans des assemblages de puces complexes sans compromettre la performance opérationnelle ou la fiabilité.
Performance répétitive constante
Conçu pour fonctionner de manière fiable lors de cycles de production continus, contribuant à maintenir la précision des guidages et la cohérence opérationnelle même sous des conditions fréquentes de mise en pression répétitives.
Réduction de l’usure des interactions des composants
Cela aide à minimiser le contact direct entre les pièces critiques des outils, réduisant les taux d’usure et favorisant un fonctionnement plus fluide dans les applications de fabrication à long terme.
Service raffiné, délais de livraison raccourcis
De la revue de conception à la livraison, nous assurons un suivi personnalisé et dédié tout au long du processus.
Consultation → Fournir des plans → un examen de conception et des devis, → traitement des commandes, → inspection qualité → livraison à temps → suivi après-vente
Nos avantages
Forte de plus de 25 ans d’expérience en ingénierie, notre équipe propose des services complets — de la conception personnalisée de moules et de l’usinage de précision à la production à grande échelle — soutenus par un système d’assurance qualité robuste et un service client proactif. Certifiés selon ISO9001, ISO14001 et IATF 16949, nous visons continuellement l’excellence en matière de qualité, d’innovation et de satisfaction client.
Plus de 100 000 unités en stock, avec une livraison en 2 heures pour les produits standards.
Mise en œuvre d’un système d’inspection en trois étapes — vérification initiale des matériaux, inspection en cours de traitement et inspection finale.
Un grand inventaire et un délai de livraison rapide, garantissant une livraison à temps avec une inspection 100 % du produit.
Champ d’application
Le choix privilégié dans divers secteurs.
FAQ
Qu’est-ce qu’une épingle guide de strip-teaseuse ?
Une goupille guide de décapage est un composant de guidage de précision utilisé dans les matrices d’emboutissage pour contrôler le mouvement de la plaque de décapage. Il permet de maintenir un alignement précis et un fonctionnement fluide pendant le processus d’emboutsage.
Quels matériaux sont utilisés pour les goupilles guides de décapage ?
Les goupilles guides de décapage sont généralement fabriquées en acier de roulement de haute qualité tel que SUJ2 ou GCr15. Ces matériaux offrent une excellente dureté, une résistance à l’usure et une longue durée de vie.
Où les goupilles guides Stripper sont-elles généralement utilisées ?
Ils sont largement utilisés dans les matrices progressives, les matrices de précision, les outillages automobiles, la fabrication de composants électroniques, les équipements de formage des métaux et les applications de poinçonnage industriel.
Les épingles guides pour stripper peuvent-elles être personnalisées ?
Oui. Des diamètres, longueurs, tolérances, traitements de surface et spécifications de matériaux personnalisés peuvent être réalisés selon les plans clients ou les exigences spécifiques des outillages.
Comment les goupilles guides de décapage améliorent-elles les performances de la matrice ?
En fournissant des indications stables et précises pour la plaque décapante, elles contribuent à réduire le désalignement, à minimiser l’usure des composants, à améliorer la cohérence de la production et à prolonger la durée de vie des outillages.
