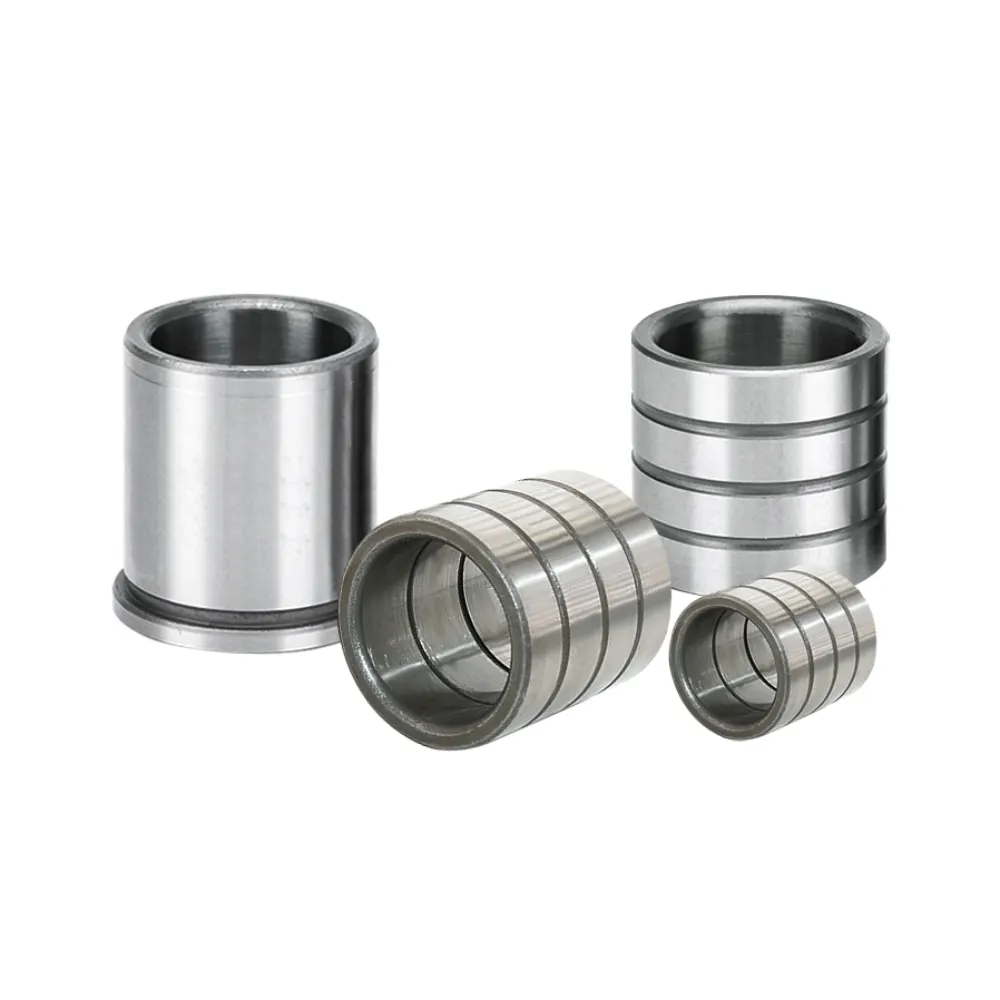

Manchon guide pour stripper
La gaine guide de décapage est un composant clé de la matrice utilisé pour permettre un mouvement et un positionnement précis des plaques de décapage dans les systèmes d’embout. Il aide à guider les trajectoires de mouvement et à maintenir la cohérence opérationnelle lors des processus de formage. Conçu pour des applications industrielles, il offre des performances stables, soutient des cycles de production efficaces et garantit une fonctionnalité fiable dans des environnements de mise de métal de précision.
- Stabilité dimensionnelle : Maintient une géométrie cohérente
- Répartition de la charge : Équilibre les contraintes mécaniques
- Fluidité opérationnelle : Améliore le flux de mouvement
- Durée de vie prolongée : Réduit la fréquence de remplacement
Description du produit
Introduction
La gaine guide de décapage est un composant de précision conçu pour un alignement précis et un guidage fluide des plaques de décapage dans les systèmes de matrices d’emboutiage. Il fonctionne conjointement avec des piliers guides pour assurer un mouvement stable lors des opérations de poinçonnage, aidant à maintenir un positionnement cohérent des composants de la matrice. Cela améliore la précision globale de l’emboutre, réduit les déviations mécaniques et améliore l’efficacité de production dans les procédés de formage des métaux.
Fabriqué à partir d’acier de support de haute qualité ou d’acier à outils trempé, le manchon guide décaper offre une excellente résistance à l’usure, une grande résistance et une longue durée de service. L’usinage CNC avancé, le meulage de précision et les procédés de traitement thermique garantissent des tolérances dimensionnelles strictes jusqu’à ±0,002 mm. La surface intérieure finement polie réduit la friction entre les pièces mobiles, permettant un guidage fluide et stable même sous des conditions de presse continue à grande vitesse, tout en minimisant les besoins d’entretien et l’usure opérationnelle.
La gaine guide décaponante est largement utilisée dans l’emboutissage automobile, la fabrication d’électronique, la production d’appareils électroménagers, les systèmes de puces progressives et les industries du matériel de précision. Il convient aussi bien aux structures de moules standard qu’à celles personnalisées, offrant des options flexibles en taille, matériau et conception de lubrification. Sa performance fiable en fait un élément essentiel pour assurer un fonctionnement stable, améliorer la durée de vie de l’outil et maintenir une haute précision dans des environnements industriels exigeants de l’embout.
Caractéristiques techniques
| Objet | Description |
|---|---|
| Nom du produit | Manchon guide pour stripper |
| Matériel | Acier de roulement / Acier d’outil trempé |
| Dureté | HRC 58–62 |
| Tolérance | ±0,002 mm |
| Diamètre intérieur | Standard ou personnalisé |
| Diamètre extérieur | Standard ou personnalisé |
| Longueur | Personnalisé |
| Finition de surface | Surface de précision / Poli |
| Type de lubrification | Rainure d’huile optionnelle |
| Procédé de fabrication | Traitement thermique de rectification par usinage CNC |
| Personnalisation | OEM / ODM disponible |
Trois aspects clés de la personnalisation, adaptés à vos besoins
Adapter différentes méthodes de personnalisation pour répondre à divers critères.
Fabrication de précision, qualité excellente
Ajustement précis du guidage
La manche guide du décapant assure une coopération précise avec les piliers guides, maintenant un alignement cohérent des plaques de décapage et réduisant les erreurs de positionnement lors des opérations de tamponnage et de poinçonnage en production industrielle.
Contrôle de mouvement amélioré
Il fournit un guidage stable pour les composants en mouvement, améliorant la cohérence du mouvement et assurant un fonctionnement fluide tout au long des cycles continus de la puce dans des environnements de fabrication à haute vitesse.
Forte endurance structurelle
Fabriqué à partir de matériaux d’acier trempé, il résiste aux impacts répétés et maintient son intégrité structurelle, garantissant des performances fiables dans des conditions industrielles prolongées.
Réduction de l’usure de surface
Les surfaces intérieures meulées de précision minimisent l’abrasion par contact, réduisant les taux d’usure entre les composants et prolongeant la durée de vie globale dans les applications exigeantes d’embouti.
Service raffiné, délais de livraison raccourcis
De la revue de conception à la livraison, nous assurons un suivi personnalisé et dédié tout au long du processus.
Consultation → Fournir des plans → un examen de conception et des devis, → traitement des commandes, → inspection qualité → livraison à temps → suivi après-vente
Nos avantages
Forte de plus de 25 ans d’expérience en ingénierie, notre équipe propose des services complets — de la conception personnalisée de moules et de l’usinage de précision à la production à grande échelle — soutenus par un système d’assurance qualité robuste et un service client proactif. Certifiés selon ISO9001, ISO14001 et IATF 16949, nous visons continuellement l’excellence en matière de qualité, d’innovation et de satisfaction client.
Plus de 100 000 unités en stock, avec une livraison en 2 heures pour les produits standards.
Mise en œuvre d’un système d’inspection en trois étapes — vérification initiale des matériaux, inspection en cours de traitement et inspection finale.
Un grand inventaire et un délai de livraison rapide, garantissant une livraison à temps avec une inspection 100 % du produit.
Champ d’application
Le choix privilégié dans divers secteurs.
FAQ
1. À quoi sert une gaine guide pour stripteaseuses ?
Il est utilisé dans les systèmes de matrices d’emboutissage pour guider et stabiliser le mouvement des plaques de décapage lors des opérations de poinçonnage.
2. Comment fonctionne une gaine guide pour stripteaseurs ?
Il fonctionne avec des piliers guides pour maintenir un alignement précis et un mouvement linéaire fluide dans les ensembles de puces.
3. Quels matériaux sont utilisés pour la gaine guide de décapage ?
Il est généralement fabriqué en acier trempé ou en acier à port pour une grande résistance et une résistance à l’usure.
4. Où le manchon guide de décapage est-il couramment appliqué ?
Il est largement utilisé dans l’emboutissage automobile, la fabrication électronique, la fabrication de matériel et les systèmes de matrices progressives.
5. Peut-on personnaliser la gaine guide du décapant ?
Oui, il peut être personnalisé en taille, tolérance, matériau et conception de lubrification selon les besoins d’application.
