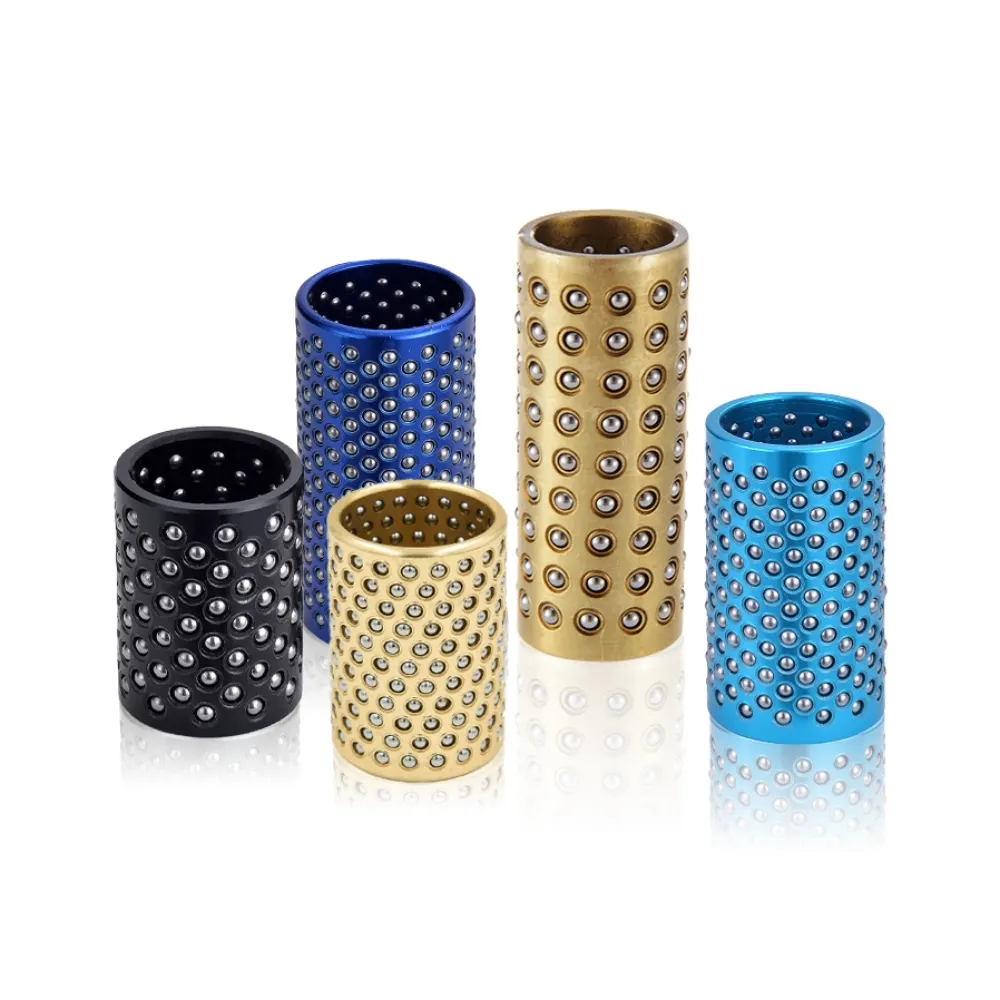

Douille guide à billes
La bague de guide à billes est un composant de mouvement linéaire de précision conçu pour assurer un guidage fluide et précis dans les systèmes de moules. Il utilise des éléments roulants pour réduire la résistance et améliorer l’efficacité des mouvements. Adapté aux applications industrielles à grande vitesse, il assure un alignement stable pendant le fonctionnement. Conçu pour la durabilité, il supporte une utilisation continue dans l’emboutiage, le moulage par injection et les équipements de production automatisés.
- Stabilité du roulement : Maintient un mouvement constant sous charge
- Efficacité énergétique : Réduction des pertes de puissance opérationnelles
- Réduction du bruit : Assure un fonctionnement plus silencieux
- Contrôle de précision : Améliore la précision des mouvements dans les systèmes
Description du produit
Introduction
La bague à billes est un composant de guidage de moule conçu avec précision, conçu avec des éléments à billes roulantes afin d’obtenir un mouvement linéaire fluide et précis dans les matrices d’emboutiage, les moules d’injection et les systèmes d’outillages industriels. Il remplace le contact coulissant traditionnel par le mouvement de roulement, réduisant significativement la friction, améliorant la précision du positionnement et améliorant l’efficacité opérationnelle globale dans des environnements de production à grande vitesse.
Fabriqué à partir d’un boîtier en acier à roulement à haute résistance combiné à des ensembles de roulements à billes de précision, la bague à billes offre une excellente durabilité, une faible résistance à la friction et une grande capacité portante. Le système interne de circulation des billes assure un contact roulant constant, minimisant la génération de chaleur et l’usure lors d’un fonctionnement continu. L’usinage CNC avancé et les procédés d’assemblage de précision garantissent des tolérances dimensionnelles strictes et des performances de guidage stables même dans des conditions de travail exigeantes.
La bague à bille est largement utilisée dans la fabrication automobile, l’assemblage électronique, la fabrication de matériel de précision, les équipements semi-conducteurs et les systèmes d’emboutissage ou de moulage par injection à haute vitesse. Il est particulièrement adapté aux applications nécessitant un mouvement ultra-fluide et une grande précision de positionnement. Des options personnalisées telles que le diamètre intérieur, le diamètre extérieur, la longueur, le type de lubrification et la conception structurelle sont disponibles pour répondre à des exigences techniques spécifiques. Cette flexibilité en fait une solution fiable pour les outillages OEM, les moules de précision et les systèmes d’automatisation industrielle avancés nécessitant des composants de mouvement linéaire haute performance.
Caractéristiques techniques
| Objet | Description |
|---|---|
| Nom du produit | Douille guide à billes |
| Structure Type | Type à recirculation à billes |
| Matériel | Acier trempé / acier à roulement |
| Dureté | HRC 58–62 |
| Tolérance | ±0,002 mm |
| Diamètre intérieur | Standard ou personnalisé |
| Diamètre extérieur | Standard ou personnalisé |
| Longueur | Personnalisé |
| Type de lubrification | Graisse / lubrification à l’huile |
| Finition de surface | Sol de précision |
| Personnalisation | OEM / ODM disponible |
Trois aspects clés de la personnalisation, adaptés à vos besoins
Adapter différentes méthodes de personnalisation pour répondre à divers critères.
Fabrication de précision, qualité excellente
Performances à ultra faible friction
La bague à billes utilise le contact des billes roulantes au lieu de friction glissante, réduisant significativement la résistance et la génération de chaleur, assurant un fonctionnement du moule plus fluide et plus efficace dans des environnements de production à haute vitesse.
Haute précision de positionnement
Le système de guidage à billes de précision maintient un mouvement linéaire stable et un alignement précis entre les composants du moule, améliorant la cohérence du positionnement global lors des cycles continus de moulage et d’injection continu.
Excellente résistance à l’usure
Une structure en acier trempé combinée à un contact laminant réduit l’abrasion de surface, prolonge la durée de vie et maintient des performances fiables lors d’une exploitation industrielle lourde à long terme.
Capacité à haute vitesse
Conçu pour des applications de mouvement rapide, il supporte un fonctionnement à haute fréquence avec une résistance minimale, ce qui le rend idéal pour l’automatisation à grande vitesse et les systèmes de fabrication de précision.
Service raffiné, délais de livraison raccourcis
De la revue de conception à la livraison, nous assurons un suivi personnalisé et dédié tout au long du processus.
Consultation → Fournir des plans → un examen de conception et des devis, → traitement des commandes, → inspection qualité → livraison à temps → suivi après-vente
Nos avantages
Forte de plus de 25 ans d’expérience en ingénierie, notre équipe propose des services complets — de la conception personnalisée de moules et de l’usinage de précision à la production à grande échelle — soutenus par un système d’assurance qualité robuste et un service client proactif. Certifiés selon ISO9001, ISO14001 et IATF 16949, nous visons continuellement l’excellence en matière de qualité, d’innovation et de satisfaction client.
Plus de 100 000 unités en stock, avec une livraison en 2 heures pour les produits standards.
Mise en œuvre d’un système d’inspection en trois étapes — vérification initiale des matériaux, inspection en cours de traitement et inspection finale.
Un grand inventaire et un délai de livraison rapide, garantissant une livraison à temps avec une inspection 100 % du produit.
Champ d’application
Le choix privilégié dans divers secteurs.
