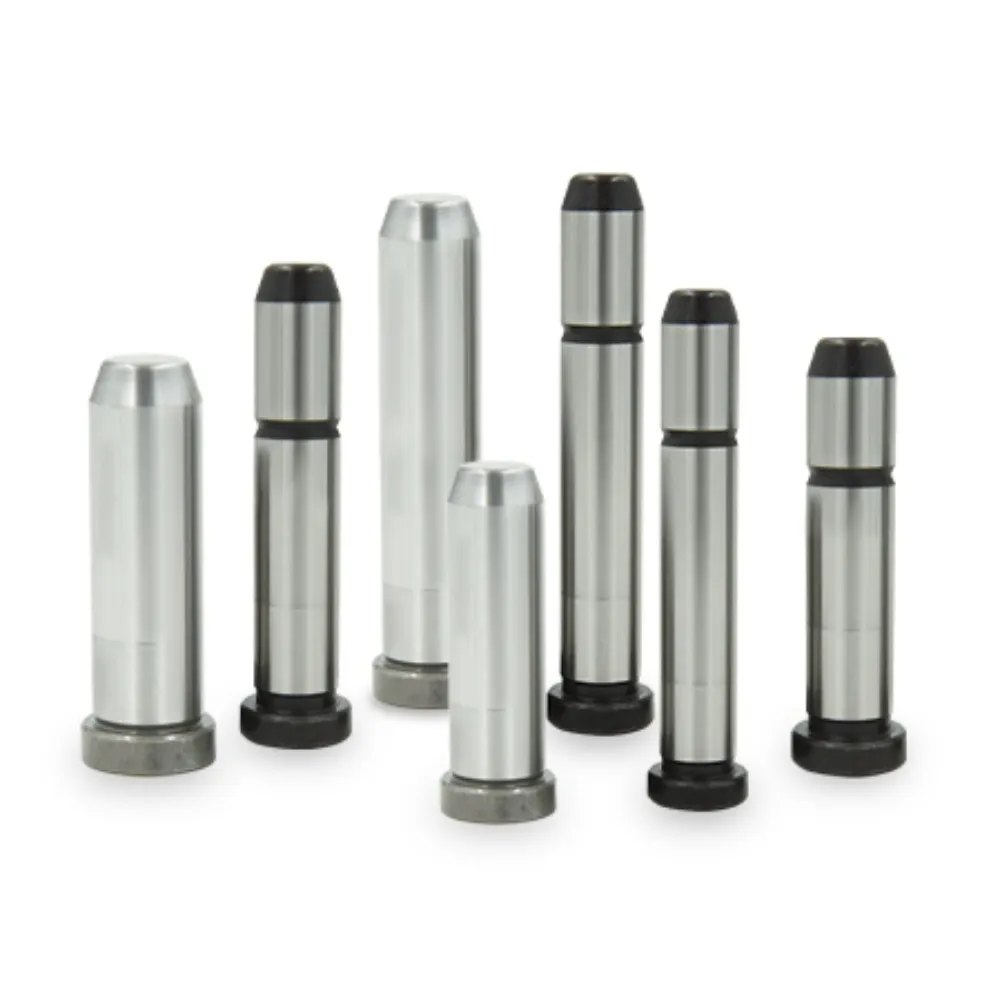

Pilier Guide en angle à la fonte sous pression
The die casting angled guide pillar is a specialized component used in molds requiring controlled inclined motion. It supports precise guiding for side actions and core pulling systems in die casting equipment. Engineered from hardened steel, it offers strong rigidity and consistent performance under high-pressure operating conditions. Its angled design improves mechanical coordination within complex mold structures. With fine surface finishing, it ensures smooth contact with mating parts and reliable alignment in continuous industrial production environments.
- Precision Angle Path Stability: Maintient un mouvement constant pendant les cycles d’opération
- Enhanced Core Pulling Efficiency: Améliore la fluidité du contrôle des performances en action latérale
- Reduced Mold Wear Impact: Minimise les dommages causés par frottement sur les surfaces de contact
- High Strength Load Resistance: Supporte des systèmes de fonte sous pression lourde
Description du produit
Introduction
The die casting angled guide pillar is a precision-engineered mold component designed to support directional guiding in complex die casting systems. It is specifically used in molds that require inclined or non-linear movement, ensuring accurate alignment between moving parts during opening and closing operations. This structure is essential for core-pulling and side-action mechanisms commonly found in advanced die casting applications.
Manufactured from high-strength hardened alloy steel, the angled guide pillar provides excellent durability and resistance to wear under high pressure and continuous operation. Its precision-ground surface reduces friction and ensures smooth interaction with guide components, helping maintain stable performance even in demanding production environments. The optimized angled design improves motion control and reduces mechanical stress on mold assemblies.
This component can be customized in angle, Longueur, diamètre, and tolerance to meet different tooling requirements. It is compatible with international mold standards such as ISO and DIN, et peut également être produit selon des plans OEM. Widely used in automotive parts manufacturing, aluminum and zinc die casting, and precision industrial tooling, the die casting angled guide pillar delivers reliable alignment and long-lasting performance in modern production systems.
Caractéristiques techniques
| Objet | Description |
|---|---|
| Nom du produit | Pilier Guide en angle à la fonte sous pression |
| Type | Poteau guide incliné / incliné |
| Matériel | SUJ2 / GCr15 / 100Cr6 / SKD acier |
| Dureté | HRC 58–62 |
| Traitement de surface | Meulage de précision / traitement thermique |
| Plage d’angle | Coutumes (commonly 10°–45°) |
| Droiture | ≤ 0.005 mm |
| Rondeur | ≤ 0.003 mm |
| Plage de longueur | 100 mm – 800 mm (personnalisable) |
| Tolérance | Norme ISO / DIN ou OEM |
Trois aspects clés de la personnalisation, Adapté à vos besoins
Adapter différentes méthodes de personnalisation pour répondre à divers besoins.
Fabrication de précision, Qualité excellente
Contrôle optimisé du mouvement angulaire
The angled structure enables precise directional movement, ensuring accurate coordination between core pulling components and improving mold synchronization during complex die casting cycles.
Amélioration de l’équilibre structurel de charge
Force is distributed more evenly along the inclined guide path, reducing stress concentration and enhancing overall stability of high-pressure die casting mold assemblies.
Ajustement d’assemblage de haute précision
Machined with tight tolerances, the guide pillar ensures accurate matching with corresponding components, minimizing deviation and maintaining consistent mold positioning accuracy.
Fiabilité des performances étendues
Heat-treated alloy steel construction provides strong fatigue resistance, ensuring dependable operation and stable guiding performance under long-term continuous industrial production conditions.
Service raffiné, Délai de livraison réduit
De la revue de conception à la livraison, Nous proposons un suivi personnalisé dédié tout au long du processus.
Consultation → Fournir des plans → une revue de conception & Devis → traitement des commandes → inspection qualité → livraison à temps → suivi après-vente
Nos avantages
Soutenu par plus de 25 ans d’expérience en ingénierie, Notre équipe propose des services complets — de la conception personnalisée des moules et l’usinage de précision à la production à grande échelle — soutenus par un système d’assurance qualité robuste et un service client proactif. Certifié sous ISO9001, ISO14001, et IATF 16949, Nous visons continuellement l’excellence en matière de qualité, Innovation, et la satisfaction client.
Plus de 100,000 Unités en stock, avec un envoi en 2 heures pour les produits standards.
Mise en œuvre d’un système d’inspection en trois étapes — vérification initiale des matériaux, Inspection en cours de processus, et inspection finale.
Inventaire important et délais rapides, Garantir une livraison à temps avec une inspection 100 % des produits.
Champ d’application
Le choix privilégié dans divers secteurs.
FAQ
Q1: What is a die casting angled guide pillar used for?
It is used in die casting molds to guide inclined movement, especially in core pulling and side-action mechanisms.
Q2: Quels matériaux sont couramment utilisés?
Il est généralement fabriqué en acier allié trempé tel que le GCr15, SUJ2, ou 100Cr6 pour une haute résistance et une résistance à l’usure.
Q3: Can the angle be customized?
Oui, the angle can be customized according to mold design requirements, usually ranging from 10° to 45° or as needed.
Q4: Est-ce compatible avec les systèmes de moulage standards?
Oui, it can be manufactured according to ISO, DE, and JIS standards and is compatible with most international die casting systems.
Q5: What industries use angled guide pillars?
Il est largement utilisé dans les pièces automobiles, aluminum and zinc die casting, Outillages de précision, and industrial manufacturing applications.
