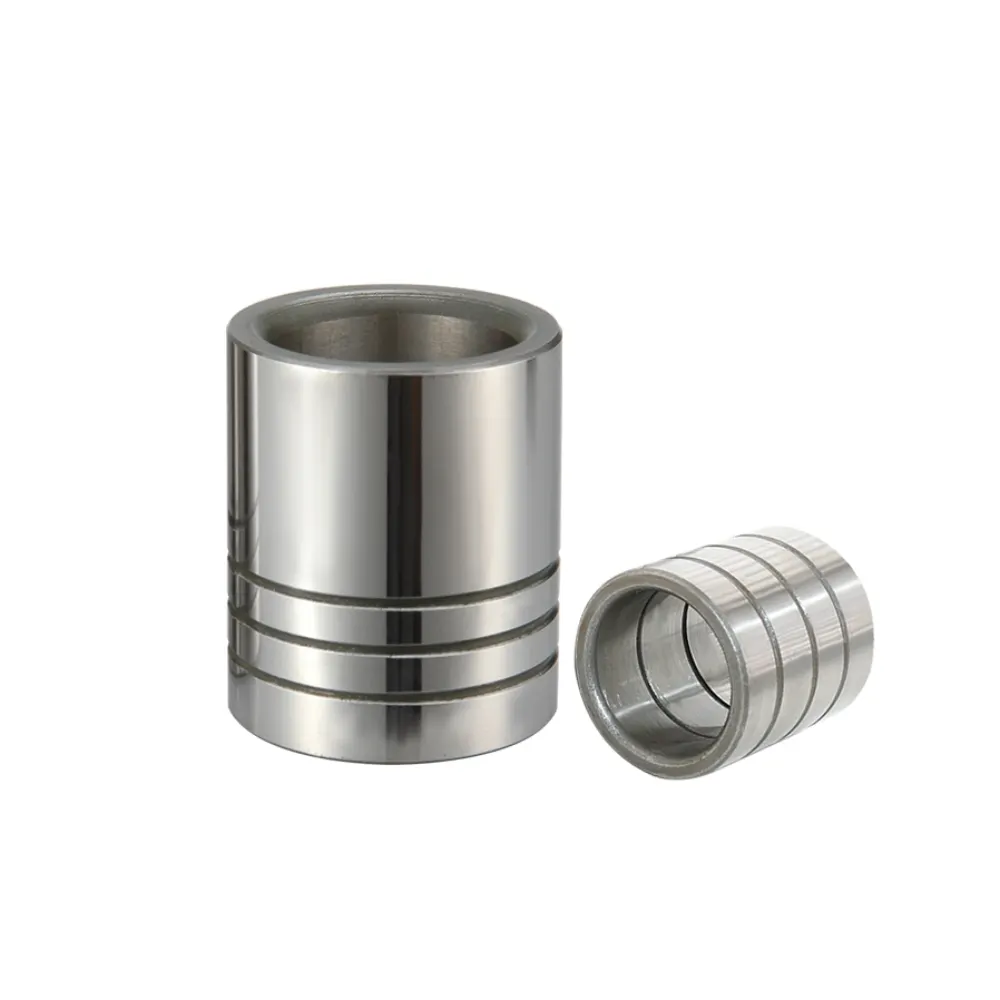

Douille de guidage sans épaule
La bague de guidage sans épaule est un composant compact d’alignement de moule conçu pour soutenir un mouvement précis et un guidage stable dans les systèmes d’outillage. Sa structure sans brides permet une installation flexible dans des espaces restreints. Il permet de maintenir un fonctionnement cohérent du moule, réduit les erreurs d’alignement et fonctionne de manière fiable dans les applications de stampage et de moulage par injection nécessitant une grande précision et une utilisation efficace de l’espace.
- Optimisation de l’espace : S’adapte aux structures de moule confinées
- Installation rapide : Simplifie le processus d’assemblage
- Fonctionnement stable : Maintient une performance constante
- Faible entretien : Réduction de la fréquence du service
Description du produit
Introduction
La bague guide sans épaule est un composant de moule conçu avec précision, conçu sans structure de bride, afin de permettre une installation flexible et un alignement précis dans les matrices d’embouts, les moules d’injection et les systèmes d’outillages industriels. Il fonctionne conjointement avec des piliers guides pour maintenir un mouvement linéaire stable, assurant un positionnement cohérent des composants du moule lors des opérations de poinçonnage et de formage. Sa conception compacte la rend particulièrement adaptée aux applications avec un espace d’installation limité.
Fabriqué à partir d’acier de roulement de haute qualité ou d’acier à outils trempé, le bague guide sans épaule offre une excellente résistance à l’usure, une grande résistance mécanique et une longue durée de vie. L’usinage CNC avancé, le meulage interne de précision et les procédés de traitement thermique contrôlés garantissent des tolérances dimensionnelles strictes allant jusqu’à ±0,002 mm. La surface intérieure finement polie réduit la friction entre les composants de guidage, permettant un mouvement fluide et stable même en conditions de production à grande vitesse et continue.
La bague guide sans épaule est largement utilisée dans les systèmes de moulage de précision dans la fabrication automobile, la production électronique, l’outillage d’appareils ménagers, les systèmes de matrices progressives et les industries du matériel de précision. Il supporte à la fois des structures de moule standard et personnalisées, offrant des options flexibles en diamètre intérieur, extérieur, longueur, rainures de lubrification et choix des matériaux. Cette adaptabilité garantit des performances fiables, une meilleure efficacité et une stabilité à long terme dans des environnements industriels exigeants où un design compact et une grande précision sont exigés.
Caractéristiques techniques
| Objet | Description |
|---|---|
| Nom du produit | Douille de guidage sans épaule |
| Structure Type | Type sans bride / Droit |
| Matériel | Acier de roulement / Acier d’outil trempé |
| Dureté | HRC 58–62 |
| Tolérance | ±0,002 mm |
| Diamètre intérieur | Standard ou personnalisé |
| Diamètre extérieur | Standard ou personnalisé |
| Longueur | Personnalisé |
| Finition de surface | Surface de précision / Poli |
| Type de lubrification | Rainure d’huile optionnelle |
| Procédé de fabrication | Traitement thermique de rectification par usinage CNC |
| Personnalisation | OEM / ODM disponible |
Trois aspects clés de la personnalisation, adaptés à vos besoins
Adapter différentes méthodes de personnalisation pour répondre à divers critères.
Fabrication de précision, qualité excellente
Conception d’installations compactes
La bague guide sans épaule élimine la structure de la bride, permettant une installation plus facile dans des espaces de moule exigus. Il permet d’optimiser l’efficacité de la disposition tout en maintenant un alignement précis dans les systèmes d’emboutissage et d’injection.
Haute précision d’alignement
Il assure une coopération précise avec les piliers guides, maintenant un positionnement stable des composants du moule et réduisant les déviations lors des cycles de formage à grande vitesse et de production continue.
Excellente résistance à l’usure
Fabriqué à partir de matériaux en acier trempé, il offre une forte résistance à l’abrasion et à la déformation, garantissant une durabilité à long terme et une stabilité dans des conditions industrielles élevées.
Fonctionnement du guidage fluide
Le meulage interne de précision réduit la friction entre les pièces mobiles, permettant un mouvement linéaire fluide et améliorant la stabilité opérationnelle globale des systèmes de guidage de moules.
Service raffiné, délais de livraison raccourcis
De la revue de conception à la livraison, nous assurons un suivi personnalisé et dédié tout au long du processus.
Consultation → Fournir des plans → un examen de conception et des devis, → traitement des commandes, → inspection qualité → livraison à temps → suivi après-vente
Nos avantages
Forte de plus de 25 ans d’expérience en ingénierie, notre équipe propose des services complets — de la conception personnalisée de moules et de l’usinage de précision à la production à grande échelle — soutenus par un système d’assurance qualité robuste et un service client proactif. Certifiés selon ISO9001, ISO14001 et IATF 16949, nous visons continuellement l’excellence en matière de qualité, d’innovation et de satisfaction client.
Plus de 100 000 unités en stock, avec une livraison en 2 heures pour les produits standards.
Mise en œuvre d’un système d’inspection en trois étapes — vérification initiale des matériaux, inspection en cours de traitement et inspection finale.
Un grand inventaire et un délai de livraison rapide, garantissant une livraison à temps avec une inspection 100 % du produit.
Champ d’application
Le choix privilégié dans divers secteurs.
FAQ
1. À quoi sert une bague guide sans épaule ?
Il est utilisé dans les systèmes de moule pour assurer un alignement précis et un guidage linéaire lisse sans structure de bride.
2. Quel est l’avantage d’un design sans épaules ?
La conception sans brides permet une installation plus facile dans des structures compactes à moule avec un espace limité.
3. Quels matériaux sont utilisés pour la bague guide sans épaule ?
Il est généralement fabriqué en acier trempé, acier à port ou autres alliages industriels résistants à l’usure.
4. Où la bague guide sans épaule est-elle couramment appliquée ?
Il est largement utilisé dans les matrices d’emboutissage, les moules d’injection, les pièces automobiles, l’électronique et les systèmes d’outillages de précision.
5. Peut-on personnaliser la bague guide sans épaule ?
Oui, il peut être personnalisé en taille, tolérance, matériau et exigences de lubrification en fonction des besoins d’application.
