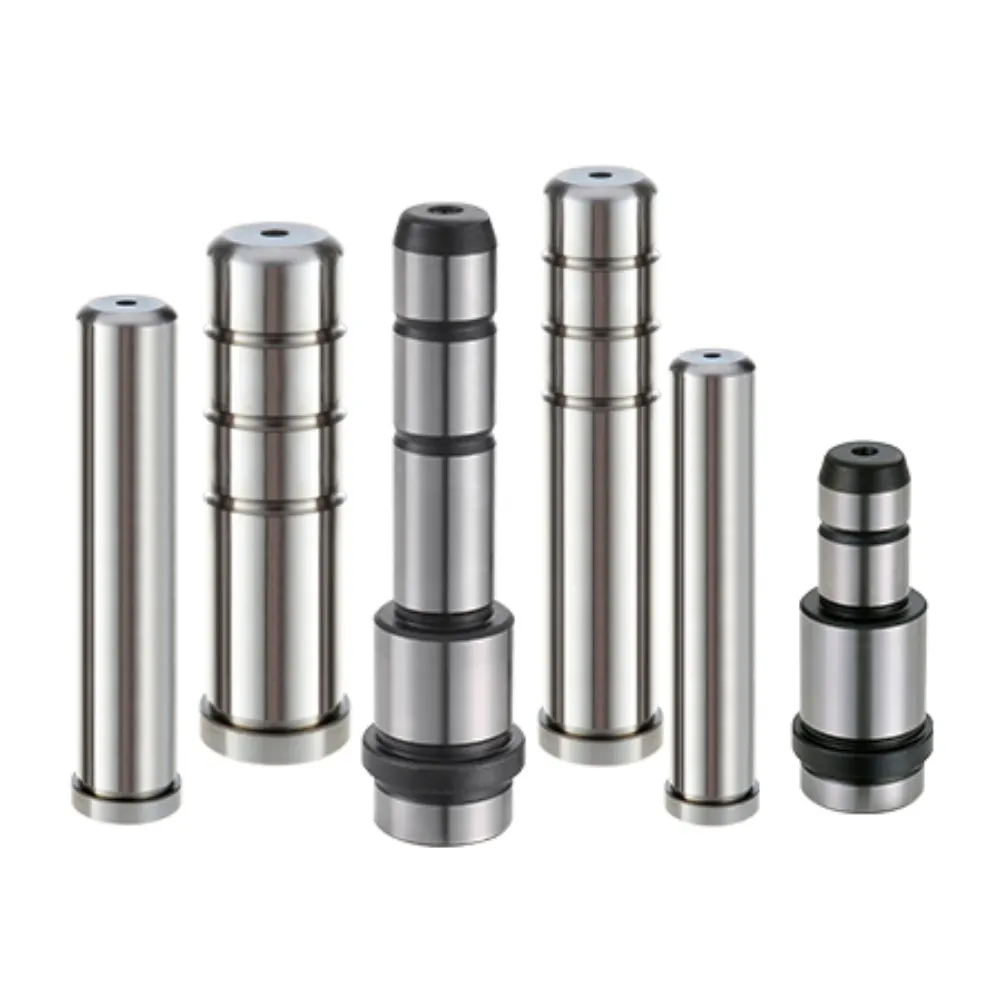

Pilier guide pour moule d’injection
Le Pilier Guide pour le moule d’injection est conçu pour fournir un positionnement précis et une orientation fiable dans les assemblages de moules en plastique. Conçu pour une interaction fluide avec les bagues guides, il permet d’assurer un mouvement stable du moule et un alignement fiable pendant une production continue. Fabriqué en acier de haute qualité et traité avec des techniques de finition précises, le pilier guide offre une excellente résistance mécanique et à l’usure.
- Assure un positionnement précis du moule : Maintient un alignement précis tout au long de l’opération du moule.
- Permet une ouverture et une fermeture fluides : Favorise un mouvement stable entre les sections du moule.
- Construit pour une longue durée de vie : Offre une durabilité dans des environnements de production exigeants.
- Compatible avec divers modèles de moules : S’adapte à diverses applications de moulage par injection.
Description du produit
Introduction
Le Pilier Guide pour le moule d’injection est un composant d’alignement de précision conçu pour garantir un guidage précis entre les moitiés mobile et fixe des moules d’injection. Il joue un rôle essentiel dans le maintien du positionnement du moule lors des opérations d’ouverture et de fermeture, contribuant à améliorer la précision du moule, à réduire l’usure des composants et à améliorer l’efficacité globale du processus de production. Un alignement fiable est essentiel pour obtenir une qualité de produit constante dans des environnements de production à fort volume.
Fabriqué en acier à roulements haut de gamme tel que SUJ2 ou GCr15, le pilier guide subit des procédés d’usinage de précision, de traitement thermique, de meulage et de polissage afin d’obtenir une dureté excellente, une précision dimensionnelle et une résistance à l’usure. La surface de meulage de précision assure un engagement fluide avec les bagues guides, réduisant la friction et soutenant un mouvement stable du moulage sur plusieurs cycles de moulage. Sa construction durable permet des performances durables dans des conditions de fonctionnement continu.
Les piliers guides pour moules d’injection sont largement utilisés dans les pièces en plastique automobile, les boîtiers électroniques, les composants d’équipements médicaux, les appareils ménagers, les produits d’emballage et la fabrication industrielle de plastique. Disponibles en plusieurs diamètres, longueurs et tolérances, ils peuvent répondre aux exigences de différentes structures de moule et systèmes de production. Des dimensions et spécifications personnalisées sont disponibles pour les projets OEM, fournissant des solutions de guidage fiables pour les applications de moules de précision dans le monde entier.
Caractéristiques techniques
| Paramètre | Spécification |
|---|---|
| Nom du produit | Pilier guide pour moule d’injection |
| Matériel | SUJ2 / GCr15 Acier à Paliers |
| Finition de surface | Surface de précision & Poli |
| Dureté | HRC 58-62 |
| Plage de diamètres | Ø16 mm – Ø80 mm |
| Plage de longueur | 80 mm – 800 mm |
| Droiture | ≤0,005 mm/100 mm |
| Traitement de surface | Chrome dur optionnel |
| Type de guidage | Conseils pour l’alignement des moisissures |
| Type d’installation | Ajustement pressé |
| Pente de précision | Haute précision |
| Conditions de fonctionnement | Fonctionnement continu du moule |
| Durée de service | Utilisation industrielle à long terme |
| Personnalisation | OEM & ODM disponibles |
Trois aspects clés de la personnalisation, adaptés à vos besoins
Adapter différentes méthodes de personnalisation pour répondre à divers critères.
Fabrication de précision, qualité excellente
Amélioration de la précision de l’appariement des moules
Aide à maintenir un engagement précis entre les sections du moule, réduisant les déviations d’alignement et soutenant la production constante de composants moulés de haute qualité.
Répétabilité dimensionnelle améliorée
Fournit des conseils fiables tout au long des cycles de moulage répétés, aidant les fabricants à atteindre des dimensions de produit cohérentes et des résultats de production stables au fil du temps.
Optimisé pour les grandes structures de moule
Adapté aux assemblages de moules moyens et grands nécessitant une performance de guidage fiable et un positionnement stable dans des conditions de fonctionnement exigeantes.
Risque réduit de désalignement de moisissure
Soutient le contrôle du mouvement du moule et un positionnement précis, aidant à prévenir les problèmes liés à l’alignement qui pourraient affecter la qualité de la production et la performance des équipements.
Service raffiné, délais de livraison raccourcis
De la revue de conception à la livraison, nous assurons un suivi personnalisé et dédié tout au long du processus.
Consultation → Fournir des plans → un examen de conception et des devis, → traitement des commandes, → inspection qualité → livraison à temps → suivi après-vente
Nos avantages
Forte de plus de 25 ans d’expérience en ingénierie, notre équipe propose des services complets — de la conception personnalisée de moules et de l’usinage de précision à la production à grande échelle — soutenus par un système d’assurance qualité robuste et un service client proactif. Certifiés selon ISO9001, ISO14001 et IATF 16949, nous visons continuellement l’excellence en matière de qualité, d’innovation et de satisfaction client.
Plus de 100 000 unités en stock, avec une livraison en 2 heures pour les produits standards.
Mise en œuvre d’un système d’inspection en trois étapes — vérification initiale des matériaux, inspection en cours de traitement et inspection finale.
Un grand inventaire et un délai de livraison rapide, garantissant une livraison à temps avec une inspection 100 % du produit.
Champ d’application
Le choix privilégié dans divers secteurs.
FAQ
Qu’est-ce qu’un pilier guide pour le moule d’injection ?
Un pilier guide pour le moule d’injection est un composant d’alignement de précision utilisé pour guider les moitiés du moule lors des opérations d’ouverture et de fermeture, garantissant un positionnement précis et un mouvement fluide.
Quels matériaux sont couramment utilisés pour les piliers guides ?
Les piliers guides sont généralement fabriqués en acier de support de haute qualité tel que SUJ2 ou GCr15, offrant une excellente dureté, une résistance à l’usure et une durabilité durable.
Où sont utilisés les piliers guides pour moules d’injection ?
Ils sont largement utilisés dans les moules automobiles, les moules d’électronique grand public, les moules de dispositifs médicaux, les moules d’emballage, les moules d’appareils ménagers et les systèmes industriels de moulage en plastique.
Les piliers guides peuvent-ils être personnalisés ?
Oui. Des diamètres, longueurs, tolérances, traitements de surface et spécifications de matériaux personnalisés peuvent être réalisés selon les plans clients et les exigences d’application.
Quels sont les avantages d’utiliser un pilier guide pour le moule d’injection ?
Il aide à améliorer la précision de l’alignement du moule, soutient un mouvement fluide du moule, réduit l’usure des composants du moule, améliore la cohérence de la production et prolonge la durée de vie du moule.
