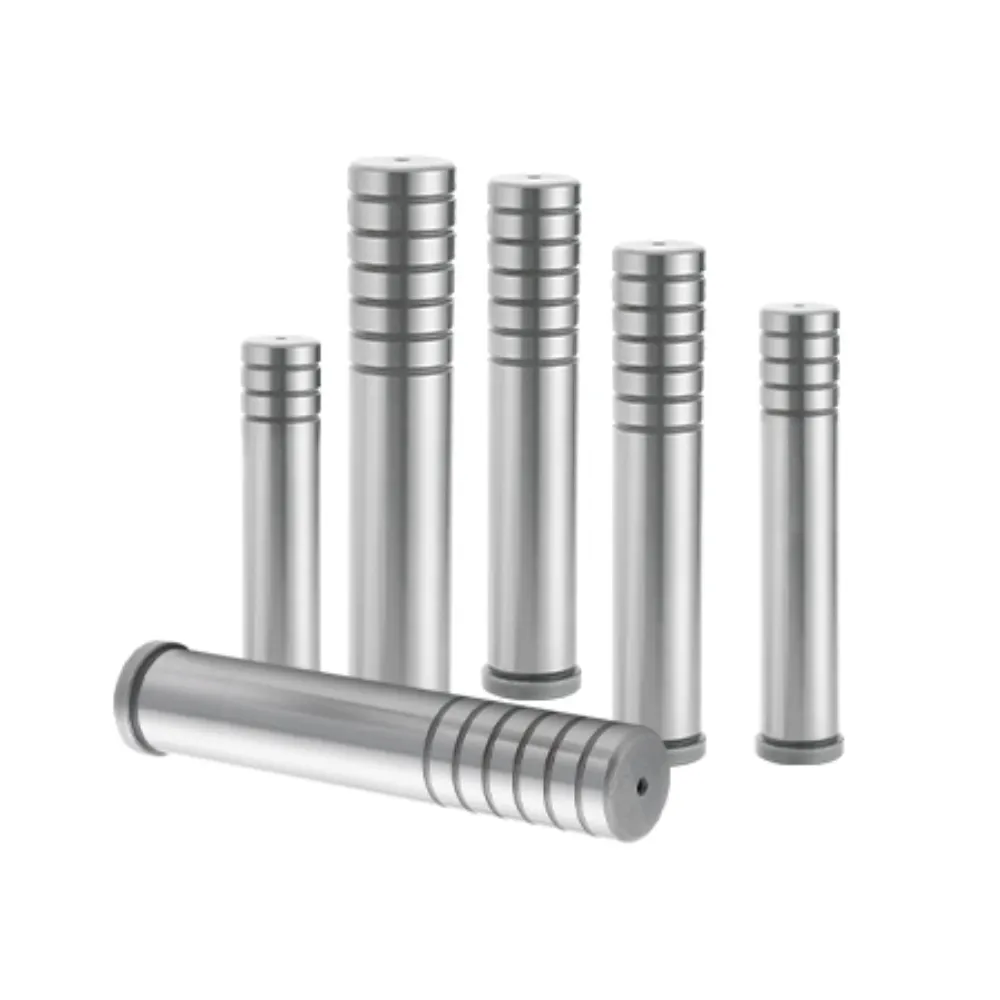

Pilier guide inférieur
Le pilier guide inférieur est utilisé dans les assemblages de base de moule pour assurer un alignement précis entre les sections mobiles du moule. Il joue un rôle important pour assurer un guidage stable lors des cycles d’injection, aidant à maintenir un positionnement cohérent et un fonctionnement mécanique fluide. Fabriqué en acier traité thermiquement, il offre une résistance fiable et une résistance à la déformation. Sa surface finement usinée réduit la friction et assure des performances stables, ce qui la rend adaptée aux environnements de production industrielle continue nécessitant un contrôle précis des mouvements du moule.
- Contrôle précis de la précision de l’alignement des bases : Maintient une stabilité exacte du positionnement du moule
- Résistance structurelle portante élevée : Supporte une forte pression opérationnelle de moule
- Performance optimisée du contact coulissant : Réduit la friction pendant les cycles de mouvement
- Fiabilité constante du cycle de production : Assure un fonctionnement stable sur les longues périodes
Description du produit
Introduction
Le pilier guide inférieur est un composant de précision utilisé dans les systèmes de base de moule pour assurer un alignement précis entre les moitiés supérieure et inférieure du moule. Il est installé sur la plaque inférieure du moule et fonctionne comme partie intégrante du système de guidage lors des opérations de moulage par injection. Sa fonction principale est de maintenir un positionnement stable et un mouvement fluide tout au long des cycles répétés d’ouverture et de fermeture, contribuant à améliorer la précision globale du moule et la cohérence opérationnelle.
Fabriqué dans un acier allié trempé de haute qualité avec un meulage de précision, le pilier guide inférieur offre une excellente résistance, résistance à l’usure et stabilité dimensionnelle. La surface finement finie réduit la friction entre les composants en mouvement, assurant une performance de guidage fluide même dans des conditions de production continue à forte charge. Cela améliore la fiabilité du fonctionnement du moule et permet d’allonger la durée de vie de l’ensemble du système d’outils.
Le pilier guide inférieur peut être personnalisé en diamètre, longueur et tolérance pour répondre à des exigences spécifiques de conception du moule. Il est compatible avec des normes internationales telles que ISO, DIN et JIS, et peut également être produit selon les spécifications OEM. Largement utilisé dans les moules automobiles, les systèmes d’injection plastique et les équipements d’outillage industriels, il offre une performance d’alignement constante et une durabilité fiable dans les environnements de fabrication modernes.
Caractéristiques techniques
| Article | Description |
|---|---|
| Nom du produit | Pilier guide inférieur |
| Type | Poteau guide en bas / bas |
| Matériel | SUJ2 / GCr15 / 100Cr6 / SKD acier |
| Dureté | HRC 58–62 |
| Traitement de surface | Meulage de précision / traitement thermique |
| Droiture | ≤ 0,005 mm |
| Rondeur | ≤ 0,003 mm |
| Concentricité | ≤ 0,01 mm |
| Plage de longueur | 100 mm – 1000 mm (personnalisable) |
| Tolérance | Norme ISO / DIN ou dessin OEM |
Trois aspects clés de la personnalisation, adaptés à vos besoins
Adapter différentes méthodes de personnalisation pour répondre à divers critères.
Fabrication de précision, qualité excellente
Positionnement stable de la base du moule
Assure un positionnement sécurisé de la structure inférieure du moule, en maintenant une précision d’alignement constante lors des cycles répétés d’ouverture et de fermeture lors des opérations d’injection moulée.
Soutien de charge structurelle renforcé
Offre un solide soutien aux composants de base du moule, répartissant la force mécanique de manière uniforme et réduisant la concentration des contraintes lors des procédés de production à haute pression.
Amélioration de la résistance à l’usure
Le traitement de surface durci minimise l’abrasion, maintenant un contact de guidage lisse et prolonge la durée de vie en conditions industrielles continues.
Stabilité opérationnelle fiable à long terme
Maintient une précision constante de guidage sur des périodes de production prolongées, garantissant une performance fiable et réduisant la fréquence d’entretien des systèmes de moule.
Service raffiné, délais de livraison raccourcis
De la revue de conception à la livraison, nous assurons un suivi personnalisé et dédié tout au long du processus.
Consultation → Fournir des plans → un examen de conception et des devis, → traitement des commandes, → inspection qualité → livraison à temps → suivi après-vente
Nos avantages
Forte de plus de 25 ans d’expérience en ingénierie, notre équipe propose des services complets — de la conception personnalisée de moules et de l’usinage de précision à la production à grande échelle — soutenus par un système d’assurance qualité robuste et un service client proactif. Certifiés selon ISO9001, ISO14001 et IATF 16949, nous visons continuellement l’excellence en matière de qualité, d’innovation et de satisfaction client.
Plus de 100 000 unités en stock, avec une livraison en 2 heures pour les produits standards.
Mise en œuvre d’un système d’inspection en trois étapes — vérification initiale des matériaux, inspection en cours de traitement et inspection finale.
Un grand inventaire et un délai de livraison rapide, garantissant une livraison à temps avec une inspection 100 % du produit.
Champ d’application
Le choix privilégié dans divers secteurs.
FAQ
Q1 : À quoi sert un pilier guide inférieur ?
Il est utilisé dans les systèmes de base de moule pour assurer un alignement précis entre les composants supérieurs et inférieurs du moule pendant le fonctionnement.
Q2 : Quels matériaux sont couramment utilisés ?
Il est généralement fabriqué en acier trempé tel que GCr15, SUJ2 ou 100Cr6, offrant résistance et résistance à l’usure.
Q3 : Peut-on personnaliser ?
Oui, le diamètre, la longueur et la tolérance peuvent être personnalisés selon les différentes exigences de conception du moule.
Q4 : Est-il compatible avec les systèmes de moulage standards ?
Oui, il est compatible avec les normes ISO, DIN et JIS et s’adapte à la plupart des systèmes de base de moule par injection.
Q5 : Où est-il couramment utilisé ?
Il est largement utilisé dans les moules automobiles, les moules d’injection plastique et les systèmes d’outillages industriels nécessitant un alignement précis.
