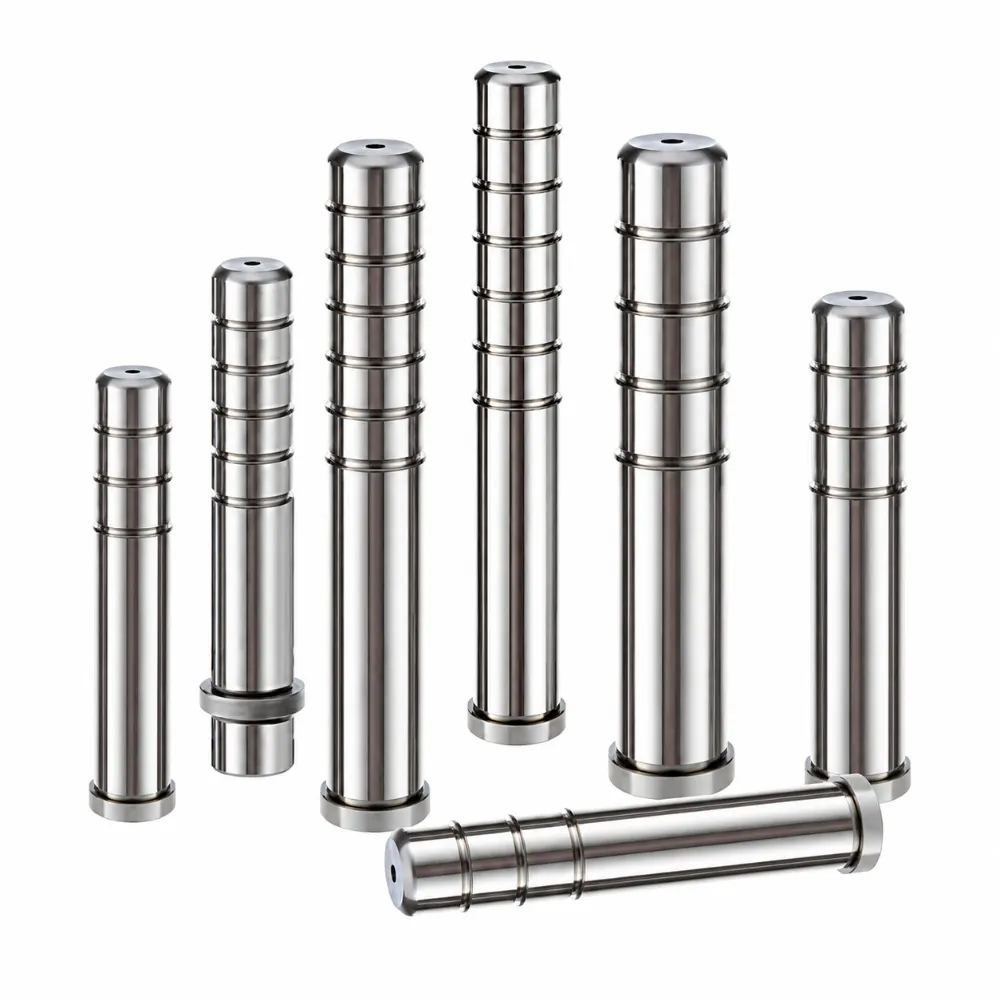

Estampage métallique du poteau guide
Les poteaux guides de matrices pour emboutissage métallique sont conçus pour fournir un guidage fiable et un support structurel aux assemblages de puces de précision. Fabriqués en acier de qualité supérieure et traités avec une technologie avancée d’usinage, ils offrent un fonctionnement fluide et une excellente résistance à la déformation lors de cycles de production répétés. Ces composants contribuent à améliorer la stabilité du coin, à augmenter la cohérence de la production et à protéger les pièces critiques des outillages contre les dommages prématurés. Adaptés à une large gamme d’applications de formage et d’emboutissage des métaux, ils offrent des performances fiables tant dans les systèmes d’outillage standard que personnalisés.
- Performance optimale de la dureté de surface : Améliore efficacement la durabilité contre la friction continue.
- Fonctionnement stable à haute vitesse : Maintient un guidage fluide lors de l’emboutage rapide.
- Un sol de précision pour la cohérence : Assure un déplacement uniforme entre les cycles de production.
- Adaptable à la diversité des systèmes d’outillage : Prend en charge de manière fiable plusieurs configurations industrielles de puces.
Description du produit
Introduction
Le poteau guide pour matrices de stampage métallique est un composant essentiel utilisé dans les matrices d’emboutssage, les matrices progressives et les systèmes d’outillage de précision. Il est conçu pour assurer un alignement précis entre les sections supérieure et inférieure de la matrice pendant la production, contribuant ainsi à améliorer la précision de l’emboutissage et à maintenir une qualité de produit constante. Fabriqué en acier de roulement de haute qualité, le poteau guide offre une excellente stabilité dimensionnelle, un mouvement fluide et des performances fiables dans des environnements industriels exigeants.
Grâce à des procédés de meulage de précision, de traitement thermique et de finition de surface, le poteau guide atteint une dureté, une résistance à l’usure et une durabilité exceptionnelles. Sa construction robuste aide à réduire la friction et l’usure des composants, prolongeant la durée de vie à la fois du jeu de puces et des outillages associés. Le mouvement guidé de précision minimise également les erreurs d’alignement, diminuant les temps d’arrêt et améliorant l’efficacité globale de la fabrication.
Les poteaux guides pour matrices d’emboutissage métallique sont largement utilisés dans la fabrication de pièces automobiles, la production électronique, les composants d’appareils électroménagers, les applications aérospatiales, la fabrication de métal et les industries des équipements industriels. Disponibles en différents diamètres, longueurs et styles d’installation, ces poteaux peuvent répondre à différents outillages et normes industrielles. Des tailles, matériaux et traitements de surface personnalisés sont également disponibles pour soutenir les projets OEM et ODM, fournissant des solutions fiables pour des applications de mise et de formage de précision dans le monde entier.
Caractéristiques techniques
| Paramètre | Spécification |
|---|---|
| Nom du produit | Estampage métallique du poteau guide |
| Matériel | SUJ2 / GCr15 Acier à Paliers |
| Finition de surface | Surface de précision & Poli |
| Dureté | HRC 58-62 |
| Tolérance | ±0,005 mm |
| Droiture | ≤0,003 mm/100 mm |
| Plage de diamètres | Ø10 mm – Ø80 mm |
| Plage de longueur | 50 mm – 500 mm |
| Traitement de surface | Chromage dur (optionnel) |
| Type de guidage | Palissement simple / Billes |
| Type d’installation | Coupe pressée / Type d’épaule |
| Lubrification | Rainure d’huile optionnelle |
| Standard | DIN, EXP, MISUMI Standard |
| Durée de service | Utilisation industrielle à long terme |
| Personnalisation | OEM & ODM disponibles |
Trois aspects clés de la personnalisation, adaptés à vos besoins
Adapter différentes méthodes de personnalisation pour répondre à divers critères.
Fabrication de précision, qualité excellente
Précision supérieure de l’alignement
Conceinés avec des tolérances de fabrication strictes pour maintenir un positionnement précis des puces, aidant à réduire la variation dimensionnelle, améliorer la répétabilité et garantir une performance d’emboutissage cohérente tout au long des cycles de production.
Capacité de charge accrue
Conçu pour résister à des opérations continues à haute pression, offrant une guidance stable dans des conditions de travail exigeantes tout en soutenant efficacement des applications de mise et de formage lourdes.
Besoins d’entretien réduits
La finition de surface optimisée et la structure durcie minimisent l’usure entre les composants mobiles, réduisant la fréquence d’entretien et aidant les fabricants à diminuer les coûts d’exploitation à long terme.
Options de personnalisation flexibles
Disponible en plusieurs diamètres, longueurs, styles de montage et qualités de matériaux, permettant une adaptation facile à divers jeux de matrices et aux exigences industrielles spécialisées.
Service raffiné, délais de livraison raccourcis
De la revue de conception à la livraison, nous assurons un suivi personnalisé et dédié tout au long du processus.
Consultation → Fournir des plans → un examen de conception et des devis, → traitement des commandes, → inspection qualité → livraison à temps → suivi après-vente
Nos avantages
Forte de plus de 25 ans d’expérience en ingénierie, notre équipe propose des services complets — de la conception personnalisée de moules et de l’usinage de précision à la production à grande échelle — soutenus par un système d’assurance qualité robuste et un service client proactif. Certifiés selon ISO9001, ISO14001 et IATF 16949, nous visons continuellement l’excellence en matière de qualité, d’innovation et de satisfaction client.
Plus de 100 000 unités en stock, avec une livraison en 2 heures pour les produits standards.
Mise en œuvre d’un système d’inspection en trois étapes — vérification initiale des matériaux, inspection en cours de traitement et inspection finale.
Un grand inventaire et un délai de livraison rapide, garantissant une livraison à temps avec une inspection 100 % du produit.
Champ d’application
Le choix privilégié dans divers secteurs.
FAQ
1. À quoi sert un poteau guide pour matrice d’emboutissage métallique ?
Un poteau guide pour matrice d’emboutissage métallique est utilisé pour aligner avec précision les sections supérieure et inférieure d’une matrice d’embouti. Il aide à maintenir la précision lors des opérations de stampage, réduit l’usure des composants et améliore la performance globale des outillages.
2. Quels matériaux sont couramment utilisés pour les poteaux guides ?
Les poteaux guides sont généralement fabriqués à partir d’acier de support de haute qualité tel que SUJ2 ou GCr15. Ces matériaux offrent une excellente dureté, une résistance à l’usure et une longue durée de vie dans des applications industrielles exigeantes.
3. Les poteaux guides peuvent-ils être personnalisés selon des exigences spécifiques ?
Oui. Des diamètres, longueurs, styles de montage, traitements de surface et exigences de tolérance personnalisés peuvent être fabriqués selon les plans clients ou les spécifications d’application.
4. Quelles industries utilisent des poteaux guides pour matrices d’emboutissage métallique ?
Ces repères sont largement utilisés dans la fabrication automobile, la production électronique, les appareils électroménagers, les composants aérospatiaux, la fabrication de métaux, les machines industrielles et les industries des outillages de précision.
5. Comment choisir la bonne taille de poteau guide ?
La taille appropriée dépend de la structure de la puce, des exigences de charge, de la vitesse de fonctionnement et des dimensions de l’outillage. Des plans techniques ou des détails d’application peuvent aider à déterminer la spécification de guise la plus appropriée.
