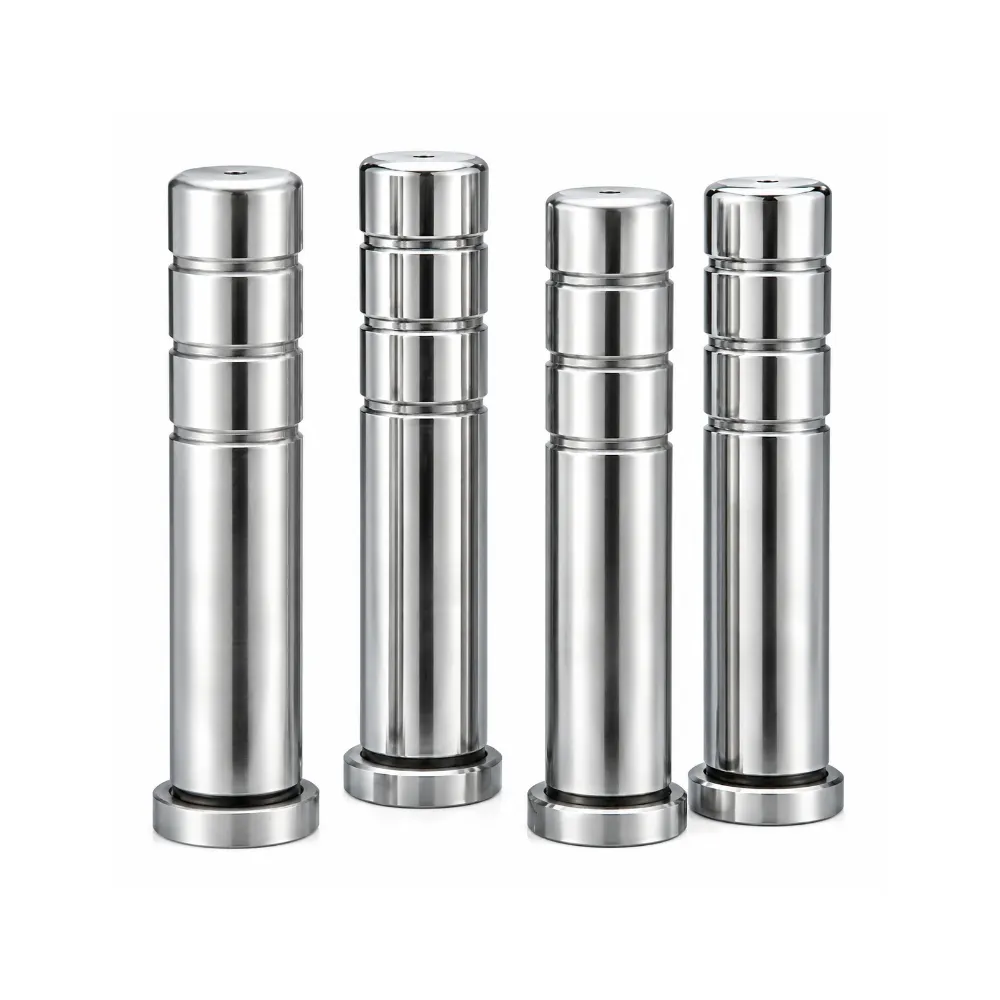

Pilier guide pour moule en plastique
Le pilier guide pour moule en plastique est conçu pour fournir un guidage et un positionnement fiables pour les assemblages de moules d’injection nécessitant une grande précision d’alignement. Sa structure fabriquée avec précision permet un fonctionnement fluide du moule tout en aidant à maintenir un mouvement stable entre les composants du moule. Fabriqué à partir de matériaux en acier haut de gamme et soumis à des procédés de durcissement avancés, il offre une excellente résistance à l’usure et aux contraintes mécaniques.
- Maintient un positionnement précis des composants du moule : Assure un alignement stable tout au long des opérations de moulage.
- Soutient des normes de qualité de production cohérentes : Cela permet d’obtenir des performances de moulage reproductibles de manière fiable.
- Résiste à l’usure pendant un fonctionnement continu : Améliore la durabilité dans des environnements de fabrication exigeants.
- Adapté à diverses structures de moisissure : S’adapte facilement à différentes configurations de moules.
Description du produit
Introduction
Le Pilier Guide de Moule en plastique est un composant de moule de précision conçu pour garantir un alignement précis et un mouvement stable entre les moitiés du moule dans les systèmes d’injection plastique. En tant qu’élément clé du système de guidage de moule, il permet de maintenir un positionnement précis lors des opérations d’ouverture et de fermeture du moule, réduisant l’usure mécanique et améliorant la consistance des produits moulés. Une orientation fiable est essentielle pour obtenir des résultats de production de haute qualité et maintenir une performance efficace du moule.
Fabriqué en acier de roulement haut de gamme tel que SUJ2 ou GCr15, le Pilier Guide pour Moule en Plastique subit des procédés d’usinage de précision, de traitement thermique, de meulage et de polissage afin d’obtenir une dureté excellente, une précision dimensionnelle et une résistance à l’usure. La surface durcie améliore la durabilité sous des cycles de fonctionnement répétés, tandis que la finition polie de précision assure une interaction fluide avec les bagues guides. Ces caractéristiques contribuent à minimiser les frottements, à améliorer la stabilité du moule et à prolonger la durée de vie des assemblages de moules.
Les piliers guides pour moules en plastique sont largement utilisés dans les pièces en plastique automobile, l’électronique grand public, les dispositifs médicaux, les produits d’emballage, les appareils ménagers et la fabrication industrielle de plastique. Disponibles dans une variété de diamètres, de longueurs et de tolérances, ils peuvent s’adapter à différents modèles de moules et exigences de production. Des spécifications personnalisées et des services de fabrication OEM sont disponibles pour fournir des solutions de guidage fiables pour les applications de moulage par injection de précision dans le monde entier.
Caractéristiques techniques
| Paramètre | Spécification |
|---|---|
| Nom du produit | Pilier guide pour moule en plastique |
| Matériel | SUJ2 / GCr15 Acier à Paliers |
| Finition de surface | Surface de précision & Poli |
| Dureté | HRC 58-62 |
| Plage de diamètres | Ø16 mm – Ø100 mm |
| Plage de longueur | 80 mm – 1000 mm |
| Droiture | ≤0,005 mm/100 mm |
| Traitement de surface | Chrome dur optionnel |
| Type de guidage | Conseils pour l’alignement des moisissures |
| Type d’installation | Ajustement pressé |
| Pente de précision | Haute précision |
| Conditions de fonctionnement | Fonctionnement continu du moule |
| Durée de service | Utilisation industrielle à long terme |
| Personnalisation | OEM & ODM disponibles |
Trois aspects clés de la personnalisation, adaptés à vos besoins
Adapter différentes méthodes de personnalisation pour répondre à divers critères.
Fabrication de précision, qualité excellente
Précision optimisée du guidage du moule
Conçu pour maintenir une performance de guidage précise tout au long des opérations de moulage, contribuant à améliorer la répétabilité du moule et à soutenir des normes de qualité de production cohérentes.
Compatibilité améliorée avec les socles de moule
Disponible en plusieurs dimensions et configurations, permettant une intégration fluide avec divers systèmes de base de moule et des structures de moule standard dans l’industrie.
Amélioration de la fluidité opérationnelle
La surface finie avec précision favorise un mouvement stable entre les composants de guidage, aidant à réduire la résistance de fonctionnement lors des cycles répétitifs de moule.
Performance fiable dans des conditions exigeantes
Conçu pour résister à un fonctionnement industriel continu tout en maintenant la précision des guidages, l’intégrité structurelle et la fiabilité des fonctionnalités sur de longues périodes de service.
Service raffiné, délais de livraison raccourcis
De la revue de conception à la livraison, nous assurons un suivi personnalisé et dédié tout au long du processus.
Consultation → Fournir des plans → un examen de conception et des devis, → traitement des commandes, → inspection qualité → livraison à temps → suivi après-vente
Nos avantages
Forte de plus de 25 ans d’expérience en ingénierie, notre équipe propose des services complets — de la conception personnalisée de moules et de l’usinage de précision à la production à grande échelle — soutenus par un système d’assurance qualité robuste et un service client proactif. Certifiés selon ISO9001, ISO14001 et IATF 16949, nous visons continuellement l’excellence en matière de qualité, d’innovation et de satisfaction client.
Plus de 100 000 unités en stock, avec une livraison en 2 heures pour les produits standards.
Mise en œuvre d’un système d’inspection en trois étapes — vérification initiale des matériaux, inspection en cours de traitement et inspection finale.
Un grand inventaire et un délai de livraison rapide, garantissant une livraison à temps avec une inspection 100 % du produit.
Champ d’application
Le choix privilégié dans divers secteurs.
FAQ
Qu’est-ce qu’un pilier guide pour moule en plastique ?
Un pilier guide de moule en plastique est un composant de guidage de précision utilisé dans les moules d’injection afin d’assurer un alignement précis et un mouvement fluide entre les moitiés mobile et fixe du moule.
Quels matériaux sont couramment utilisés pour les piliers guides de moule en plastique ?
Les piliers guides de moule en plastique sont généralement fabriqués en acier de roulement de haute qualité tel que SUJ2 ou GCr15, offrant une excellente dureté, résistance à l’usure et durabilité.
Où sont utilisés les piliers guides pour moules en plastique ?
Ils sont largement utilisés dans les pièces en plastique automobile, l’électronique grand public, les dispositifs médicaux, les produits d’emballage, les appareils ménagers et diverses applications de moulage par injection.
Les piliers guides de moule en plastique peuvent-ils être personnalisés ?
Oui. Des diamètres, longueurs, tolérances, traitements de surface et spécifications de matériaux personnalisés peuvent être fabriqués selon les plans clients et les exigences du projet.
Quels sont les avantages d’utiliser un pilier guide pour moule en plastique ?
Il aide à améliorer la précision de l’alignement du moule, soutient un fonctionnement fluide du moule, réduit l’usure des composants, améliore la cohérence de la production et prolonge la durée de vie du moule.
