Description du produit
Introduction

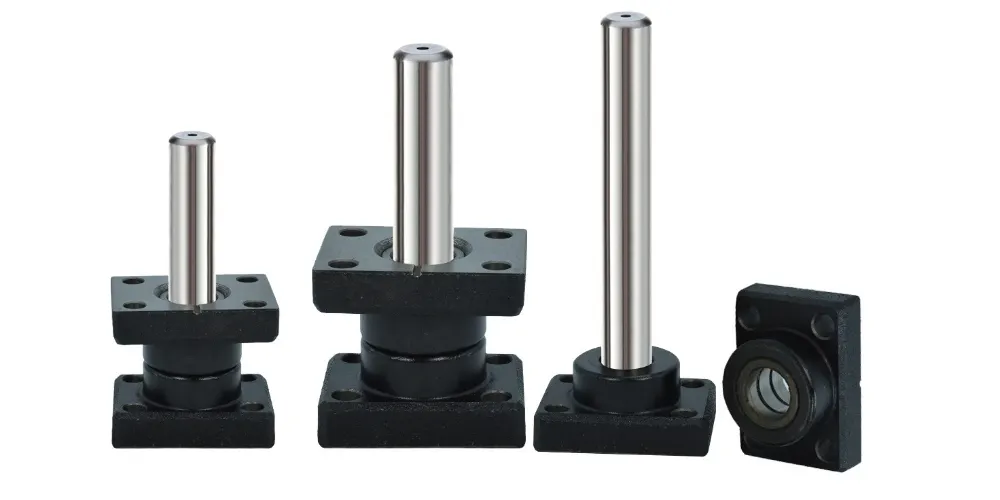

Le pilier guide TUB est un composant de guidage de moule de précision spécialement conçu pour assurer un alignement stable et un positionnement précis dans les matrices d’emboutiage, les bases de moule et les systèmes d’outillages industriels. Sa structure TUB spécialisée améliore l’efficacité du guidage et favorise un mouvement fluide entre les composants moulés lors d’opérations de fabrication répétitives. En maintenant un alignement précis, cela contribue à améliorer la qualité du produit et à réduire l’usure opérationnelle.
Fabriqué à partir d’acier à roulement de qualité supérieure et de matériaux en acier allié tels que SUJ2 et SKD11, le pilier guide TUB subit des traitements thermiques avancés et des procédés de meulage de précision. Ces méthodes de fabrication offrent une excellente dureté, une stabilité dimensionnelle, une résistance à l’usure et une durabilité à long terme. La surface finement finie minimise les frottements pendant le fonctionnement, assurant un mouvement fluide et réduisant les besoins d’entretien dans des environnements industriels exigeants.
Conçu pour des applications de production continue, le pilier guide TUB fonctionne de manière fiable dans des conditions de fonctionnement à grande vitesse et à forte charge. Il est largement utilisé dans les moules d’emboutissage, les moules d’injection, les machines automatisées, les outillages automobiles et les systèmes de matrices de précision. Disponible en plusieurs tailles et spécifications, le pilier guide peut être personnalisé selon les plans clients et les exigences techniques. Sa construction durable, sa grande précision d’usinage et sa compatibilité avec les normes internationales de moules en font un choix idéal pour les fabricants recherchant une meilleure précision des outillages, une durée de vie prolongée du moule et une efficacité de production accrue.
Caractéristiques techniques
| Objet | Spécification |
|---|---|
| Nom du produit | Pilier Guide TUB |
| Matériel | SUJ2 / SKD11 / SCM440 |
| Dureté | HRC 58–62 |
| Traitement de surface | Polissage / Chromage dur |
| Pente de précision | Sol de précision |
| Ruguosité de surface | Ra 0.2 – Ra 0.8 |
| Plage de diamètres | 5 mm – 80 mm |
| Plage de longueur | 20 mm – 800 mm |
| Droiture | ≤0,01mm/100mm |
| Tolérance | Personnalisé disponible |
| Structure Type | Système de guide TUB |
| Service personnalisé | OEM et ODM pris en charge |
Trois aspects clés de la personnalisation, adaptés à vos besoins
Adapter différentes méthodes de personnalisation pour répondre à divers critères.
Fabrication de précision, qualité excellente
Structure de guidage spécialisée
La conception TUB améliore l’efficacité du guidage en offrant un contrôle directionnel stable, contribuant à améliorer la précision opérationnelle dans les applications exigeantes de moules et d’outillages.
Maintien régulier des postes
Maintient un positionnement précis des composants tout au long des cycles de production répétés, soutenant un fonctionnement fiable du moule et réduisant les écarts d’alignement lors des processus de fabrication.
Haute fiabilité opérationnelle
Conçu pour une utilisation industrielle continue, le pilier guide offre des performances fiables sous des charges de travail variables tout en maintenant des caractéristiques de guidage stables.
Amélioration de l’efficacité des équipements
Favorise un fonctionnement plus fluide des machines en optimisant l’interaction des composants, contribuant à augmenter la productivité et à réduire les interruptions opérationnelles inutiles en production.
Service raffiné, délais de livraison raccourcis
De la revue de conception à la livraison, nous assurons un suivi personnalisé et dédié tout au long du processus.
Consultation → Fournir des plans → un examen de conception et des devis, → traitement des commandes, → inspection qualité → livraison à temps → suivi après-vente
Nos avantages
Forte de plus de 25 ans d’expérience en ingénierie, notre équipe propose des services complets — de la conception personnalisée de moules et de l’usinage de précision à la production à grande échelle — soutenus par un système d’assurance qualité robuste et un service client proactif. Certifiés selon ISO9001, ISO14001 et IATF 16949, nous visons continuellement l’excellence en matière de qualité, d’innovation et de satisfaction client.
Plus de 100 000 unités en stock, avec une livraison en 2 heures pour les produits standards.
Mise en œuvre d’un système d’inspection en trois étapes — vérification initiale des matériaux, inspection en cours de traitement et inspection finale.
Un grand inventaire et un délai de livraison rapide, garantissant une livraison à temps avec une inspection 100 % du produit.
Champ d’application
Le choix privilégié dans divers secteurs.
FAQ
Q1 : À quoi sert un pilier guide TUB ?
Il est utilisé pour fournir un guidage précis et un alignement stable dans les systèmes de moule tels que les matrices d’emboutiage, les moules d’injection et les équipements d’outillage industriels.
Q2 : Qu’est-ce qui différencie la structure du TUB ?
La structure TUB améliore la stabilité du guidage et la précision du positionnement, contribuant à garantir des mouvements plus fluides et de meilleures performances dans les applications de haute précision.
Q3 : Quels matériaux sont couramment utilisés ?
Les matériaux courants incluent les aciers alliés SUJ2, SKD11 et SCM440, qui offrent une grande dureté, une résistance à l’usure et une longue durée de service.
Q4 : Les piliers guides TUB peuvent-ils être personnalisés ?
Oui. Diamètre, longueur, tolérance, traitement de surface et matériau peuvent tous être personnalisés selon les plans clients et les exigences techniques.
Q5 : Quelles industries utilisent les piliers guides TUB ?
Ils sont largement utilisés dans la fabrication automobile, la production électronique, l’emboutissage de métaux, le moulage de plastique et les systèmes d’automatisation industrielle.
