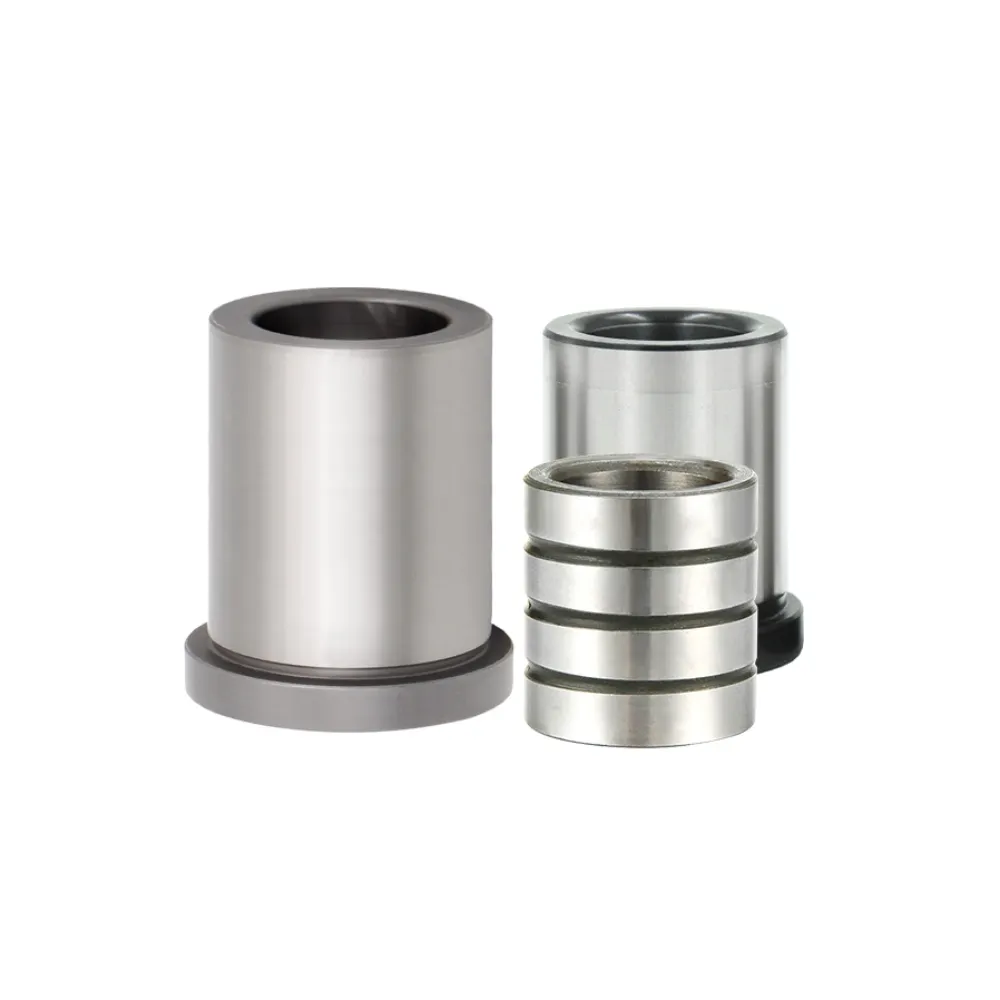

Douille guide de moule d’injection plastique
La bague guide de moule d’injection plastique est un élément de guidage de précision utilisé dans les systèmes d’injection pour soutenir un mouvement stable des composants du moule. Elle aide à maintenir un alignement correct entre les piliers guides et les plaques de moule, assurant un fonctionnement fluide lors des cycles de production répétés. Avec une construction durable et un usinage fin, il offre des performances fiables dans des environnements de moulage exigeants où la précision et la constance sont essentielles.
- Perte de friction réduite dans l’ensemble: améliore la douceur de l’ajustement pendant l’installation
- Conception à transfert de charge équilibré: répartit la force uniformément sur les surfaces de contact
- Amélioration de la stabilité du cycle de moule: soutient une performance cohérente lors d’opérations répétitives
- Contrôle optimisé des contacts de surface: minimise l’usure inégale lors des cycles de mouvement
Description du produit
Introduction
La bague guide pour moule d’injection plastique est un composant de précision conçu pour garantir un alignement précis et un mouvement fluide entre les piliers guides et les plaques de moulage dans les systèmes d’injection. Il permet de maintenir une performance de guidage stable lors des cycles répétés d’ouverture et de fermeture du moule, réduisant la friction et évitant les désalignements. Cela contribue à une meilleure précision de moulage et à une qualité de produit constante dans la fabrication à grand volume de plastique.
Le produit est fabriqué à partir de matériaux de haute qualité tels que l’acier à ports, l’acier allié ou le bronze, suivis de traitements thermiques et de procédés de meulage de précision. Ces techniques de fabrication garantissent une grande dureté, une excellente résistance à l’usure et une précision dimensionnelle stable en fonctionnement continu. La surface intérieure est finement finie pour offrir des performances de glissement fluides même dans des environnements de moulage à grande vitesse et à forte charge.
Le bushing guide pour moule d’injection plastique est largement utilisé dans les moules d’injection en plastique, les composants automobiles, les boîtiers d’appareils ménagers, les boîtiers de produits électroniques, les dispositifs médicaux et les moules d’emballage. Il est compatible avec des normes internationales telles que MISUMI, HASCO, DME, DIN et ISO, et peut également être personnalisé selon des plans ou des exigences spécifiques. Avec des performances fiables et une longue durée de vie, il constitue un élément essentiel pour améliorer l’efficacité du moule, réduire les coûts d’entretien et garantir une production stable.
Caractéristiques techniques
| Objet | Description |
|---|---|
| Nom du produit | Douille guide de moule d’injection plastique |
| Matériel | SUJ2, GCr15, SKD11, Bronze |
| Dureté | HRC 58–62 |
| Traitement de surface | Meulage de précision / Revêtement antirouille |
| Structure Type | Droit / À rebords / Épaule |
| Tolérance | Norme d’usinage de haute précision |
| Lubrification | Rainure d’huile / Auto-lubrifiant en option |
| Gamme de taille | Tailles standard et personnalisées disponibles |
| Durée de service | Durabilité à long cycle sous forte charge |
Trois aspects clés de la personnalisation, adaptés à vos besoins
Adapter différentes méthodes de personnalisation pour répondre à divers critères.
Fabrication de précision, qualité excellente
Précision de positionnement améliorée
L’usinage de précision garantit un ajustement exact entre la bague guide et le pilier, minimisant les déviations et améliorant la cohérence de l’alignement lors des cycles répétés de moulage par injection.
Fiabilité opérationnelle à haute vitesse
Conçu pour maintenir une performance de guidage stable lors d’ouverture et de fermeture rapides du moule, soutenant une production efficace dans des environnements de moulage par injection à haut cycle.
Amélioration de la résistance à l’usure de surface
Une structure traitée thermiquement optimisée augmente la dureté et réduit l’abrasion, aidant à maintenir des surfaces de contact lisses dans des conditions de friction mécanique à long terme.
Stabilité de la performance interchangeable
Les dimensions standardisées permettent un remplacement facile entre les systèmes de moules compatibles, garantissant un entretien flexible et une réduction des temps d’arrêt sur les chaînes de production.
Service raffiné, délais de livraison raccourcis
De la revue de conception à la livraison, nous assurons un suivi personnalisé et dédié tout au long du processus.
Consultation → Fournir des plans → un examen de conception et des devis, → traitement des commandes, → inspection qualité → livraison à temps → suivi après-vente
Nos avantages
Forte de plus de 25 ans d’expérience en ingénierie, notre équipe propose des services complets — de la conception personnalisée de moules et de l’usinage de précision à la production à grande échelle — soutenus par un système d’assurance qualité robuste et un service client proactif. Certifiés selon ISO9001, ISO14001 et IATF 16949, nous visons continuellement l’excellence en matière de qualité, d’innovation et de satisfaction client.
Plus de 100 000 unités en stock, avec une livraison en 2 heures pour les produits standards.
Mise en œuvre d’un système d’inspection en trois étapes — vérification initiale des matériaux, inspection en cours de traitement et inspection finale.
Un grand inventaire et un délai de livraison rapide, garantissant une livraison à temps avec une inspection 100 % du produit.
Champ d’application
Le choix privilégié dans divers secteurs.
FAQ
1. À quoi sert une bague guide pour moule d’injection plastique ?
Il est utilisé pour guider et aligner les composants moulés mobiles dans les systèmes d’injection, assurant un positionnement précis pendant le fonctionnement.
2. Quels matériaux sont couramment utilisés ?
Les matériaux courants incluent l’acier à ports, l’acier allié et le bronze, choisis pour leur durabilité, leur dureté et leur résistance à l’usure.
3. Peut-elle fonctionner dans des conditions de moulage à grande vitesse ?
Oui, il est conçu pour des performances stables dans des environnements de production par injection à haute vitesse et à haut cycle.
4. Est-il compatible avec les systèmes de moule standards ?
Oui, il prend en charge les socles de moule MISUMI, HASCO, DME, DIN et ISO standard.
5. Fournissez-vous des spécifications personnalisées ?
Oui, nous proposons la personnalisation OEM incluant des tailles, des plans et des exigences de matériaux non standard.
