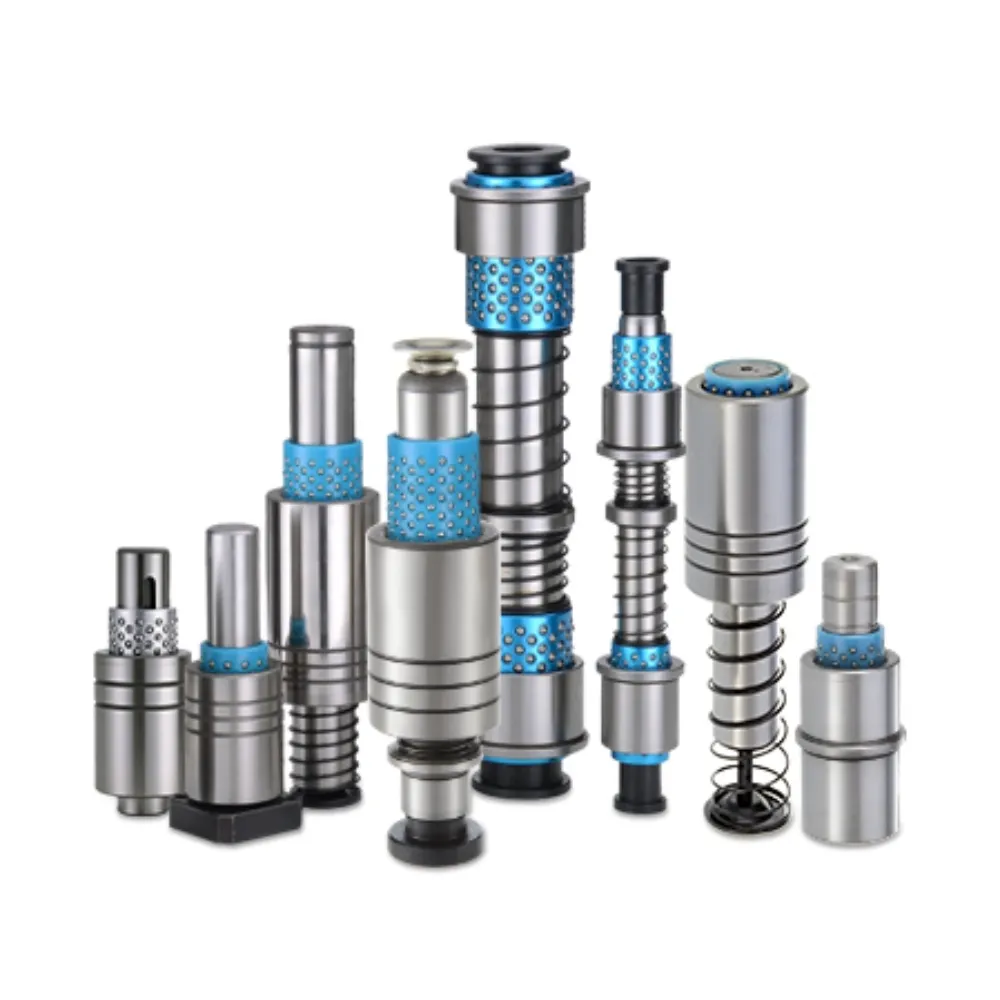

Pilier guide de bille pour plaque de débandage
- Système de stabilité de roulement de précision : Assure une précision constante des mouvements guidés
- Réduction des contraintes de contact mécanique : Minimise l’usure de surface pendant les cycles de fonctionnement
- Performance à haute vitesse : Permet des opérations d’éjection plus rapides de la moisissure
- Contrôle uniforme de la répartition des forces : Améliore la stabilité globale de l’équilibre structurel
Description du produit
Introduction
Le pilier guide à billes de la plaque décapante est un composant de moule de précision conçu pour soutenir un mouvement fluide et contrôlé des plaques de décapage dans les systèmes d’injection. Il utilise une structure de guidage par roulement à billes qui réduit considérablement la friction entre les pièces mobiles, assurant un fonctionnement stable et efficace lors des cycles répétés d’ouverture et d’éjection du moule. Cela le rend particulièrement adapté aux environnements de production automatisés à haute vitesse où la précision et la cohérence sont requises.
Fabriqué en acier trempé à haute résistance, le pilier guide à billes à tôle décapante offre une excellente résistance à l’usure, rigidité et stabilité dimensionnelle. Son système de cage à balles conçu avec précision permet un contact roulant plutôt que de glisser, minimisant les dommages à la surface et améliorant l’efficacité globale du guidage. La structure optimisée aide à réduire la résistance de fonctionnement et améliore les performances des mécanismes d’éjection et de démontage sous des conditions de charge continue.
Le pilier guide de la boule de la plaque décapante peut être personnalisé en taille, longueur et tolérance pour répondre à différentes exigences de conception du moule. Il est compatible avec des normes internationales telles que ISO, DIN et JIS, et peut également être produit selon les plans OEM. Largement utilisé dans les moules d’injection plastique, la fabrication de pièces automobiles et les systèmes d’outillages industriels de précision, il offre des performances de guidage fiables et une longue durée de vie dans des environnements de production exigeants.
Caractéristiques techniques
| Objet | Description |
|---|---|
| Nom du produit | Pilier guide de bille pour plaque de débandage |
| Type | Pilier guide pour roulement à billes |
| Matériel | SUJ2 / GCr15 / 100Cr6 / SKD acier |
| Dureté | HRC 58–62 |
| Structure | Cage à boules / guide linéaire |
| Traitement de surface | Meulage de précision / traitement thermique |
| Droiture | ≤ 0,005 mm |
| Rondeur | ≤ 0,003 mm |
| Concentricité | ≤ 0,01 mm |
| Plage de longueur | 100 mm – 800 mm (personnalisable) |
| Tolérance | Norme ISO / DIN ou dessin OEM |
Trois aspects clés de la personnalisation, adaptés à vos besoins
Adapter différentes méthodes de personnalisation pour répondre à divers critères.
Fabrication de précision, qualité excellente
Mouvement de roulement à ultra faible friction
La structure à billes permet un contact roulant plutôt que de glisser, réduisant considérablement la résistance et assurant un mouvement plus fluide des plaques de décapage lors des opérations de moulage à grande vitesse.
Efficacité accrue du système d’éjection
Améliore la vitesse de démontage et d’éjection en minimisant la traînée mécanique, permettant des cycles plus rapides et une production de moules plus efficace dans les systèmes de fabrication automatisés.
Amélioration de l’équilibre de la répartition de la charge
Les éléments roulants répartissent la force uniformément sur les surfaces de contact, réduisant les contraintes localisées et augmentant la stabilité du guidage des plaques décapantes sous des charges opérationnelles répétées.
Durée de vie prolongée du moule
Une réduction de la friction et de l’usure diminue considérablement les dommages à la surface, contribuant à prolonger la durée de vie globale des composants guidant le moule dans des environnements de production continus.
Service raffiné, délais de livraison raccourcis
De la revue de conception à la livraison, nous assurons un suivi personnalisé et dédié tout au long du processus.
Consultation → Fournir des plans → un examen de conception et des devis, → traitement des commandes, → inspection qualité → livraison à temps → suivi après-vente
Nos avantages
Forte de plus de 25 ans d’expérience en ingénierie, notre équipe propose des services complets — de la conception personnalisée de moules et de l’usinage de précision à la production à grande échelle — soutenus par un système d’assurance qualité robuste et un service client proactif. Certifiés selon ISO9001, ISO14001 et IATF 16949, nous visons continuellement l’excellence en matière de qualité, d’innovation et de satisfaction client.
Plus de 100 000 unités en stock, avec une livraison en 2 heures pour les produits standards.
Mise en œuvre d’un système d’inspection en trois étapes — vérification initiale des matériaux, inspection en cours de traitement et inspection finale.
Un grand inventaire et un délai de livraison rapide, garantissant une livraison à temps avec une inspection 100 % du produit.
Champ d’application
Le choix privilégié dans divers secteurs.
FAQ
Q1 : À quoi sert un pilier guide de bille à plaque décapante ?
Il est utilisé dans les moules d’injection pour guider les plaques de décapage et d’éjection avec une faible friction et un mouvement de grande précision.
Q2 : Quel est l’avantage de la conception du roulement à billes ?
La structure à billes réduit la friction par glissade, permettant un mouvement plus fluide et améliorant l’efficacité globale du moule ainsi que la durée de vie.
Q3 : Quels matériaux sont couramment utilisés ?
Il est généralement fabriqué en acier trempé tel que GCr15, SUJ2 ou 100Cr6 pour une grande résistance et durabilité.
Q4 : Peut-on personnaliser ?
Oui, la taille, la longueur, la tolérance et la structure peuvent être personnalisées selon les exigences spécifiques de conception du moule.
Q5 : Où est-elle principalement utilisée ?
Il est largement utilisé dans les moules d’injection plastique, la production de pièces automobiles et les systèmes industriels de moulage de haute précision.
